Maison Fibre 2021

2021 ICD/ITKE-Forschungsgebäude

17. Internationale Architekturausstellung - La Biennale di Venezia 2021, Italien

Maison Fibre - Eine neuartige Materialkultur in der Architektur

© ICD/ITKE/IntCDC, Universität Stuttgart | Quelle: Vimeo

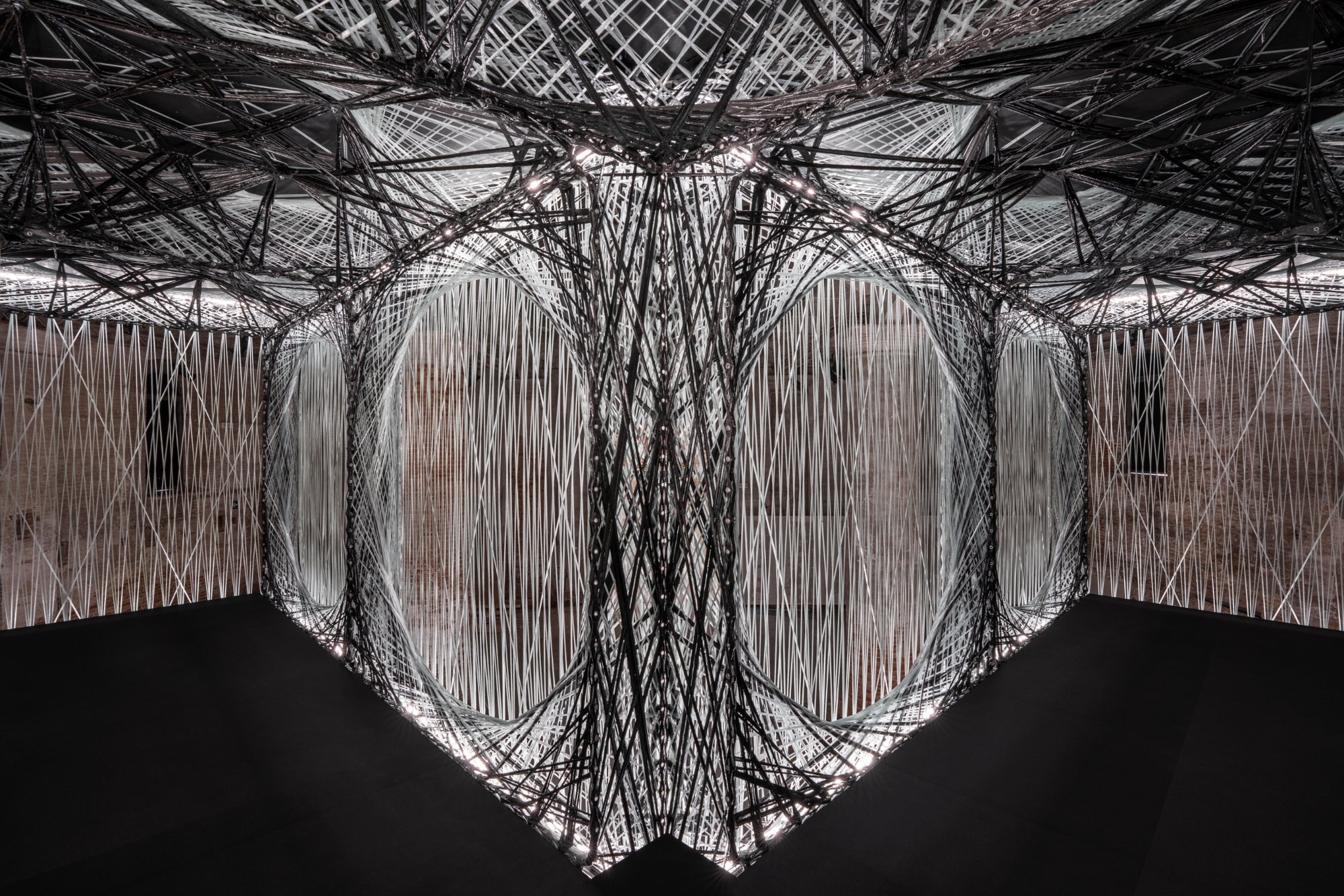

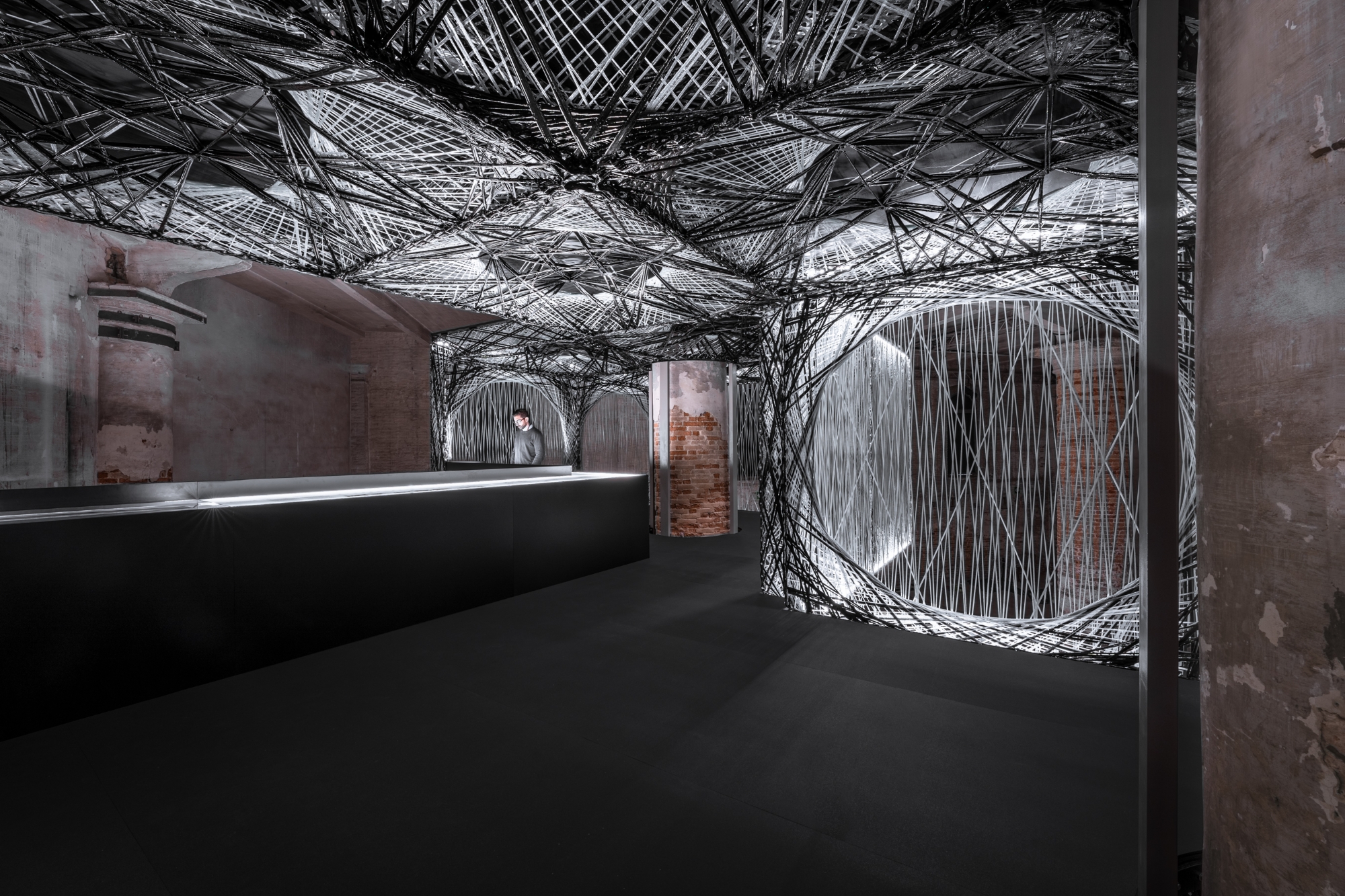

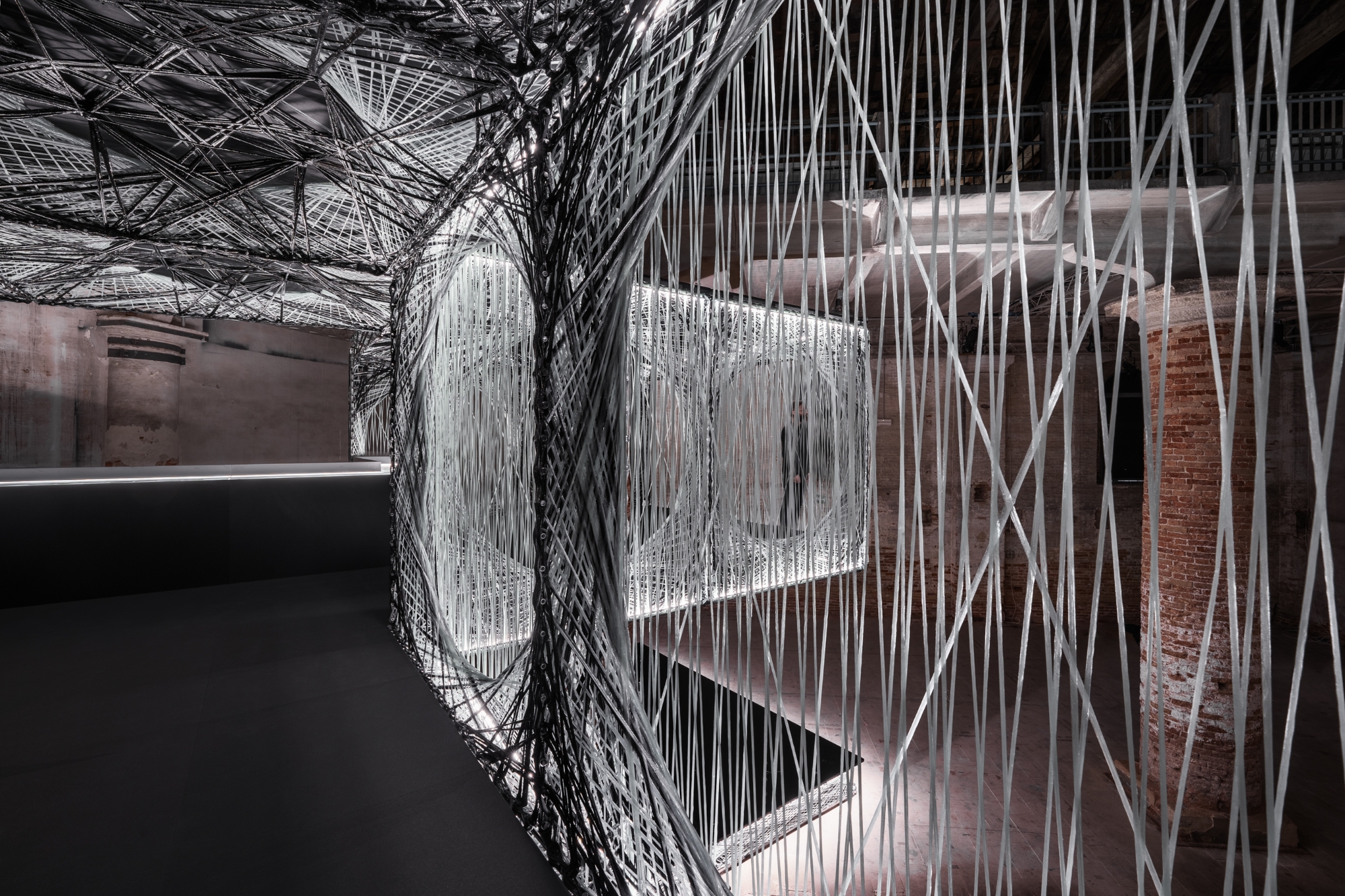

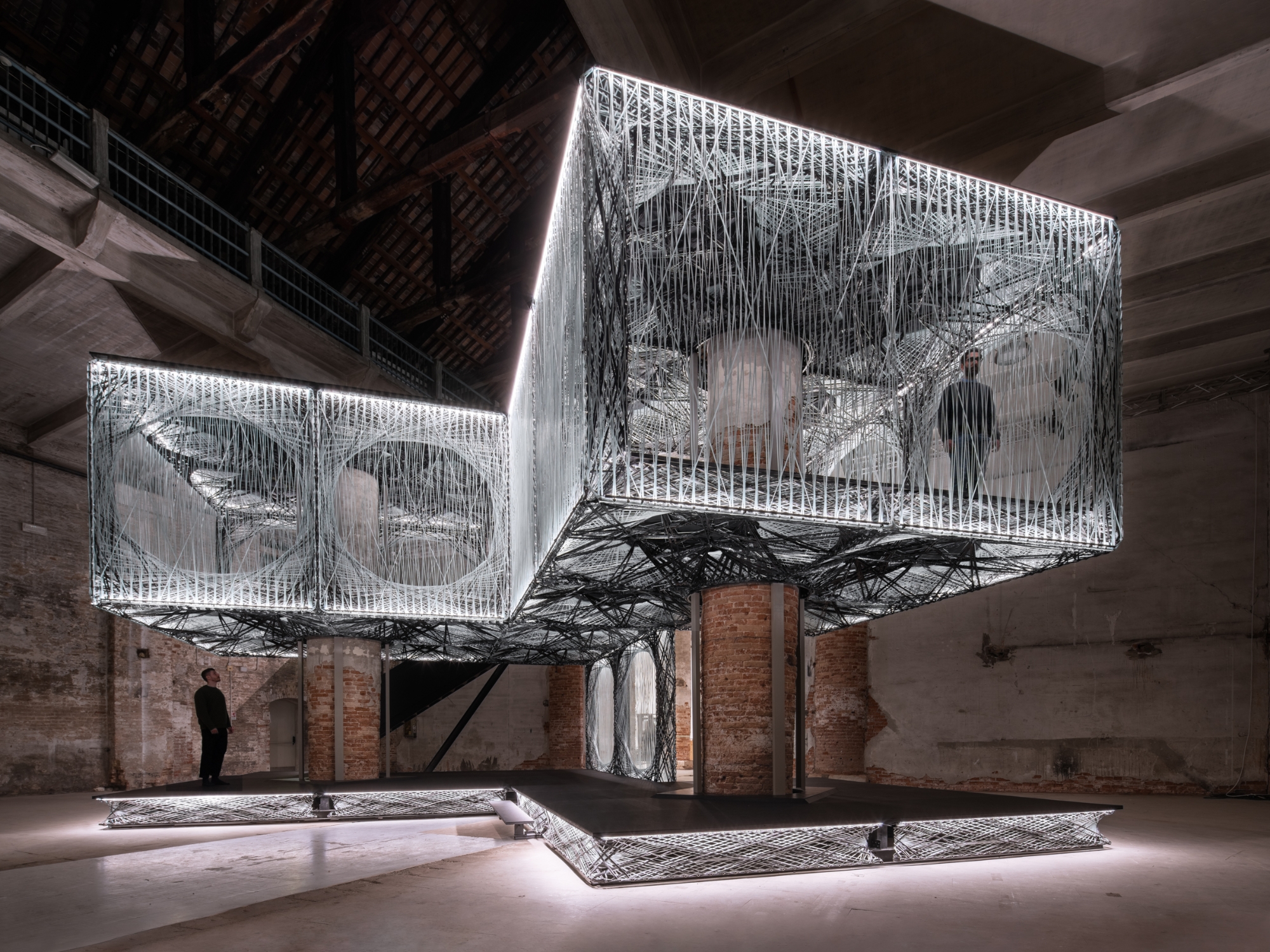

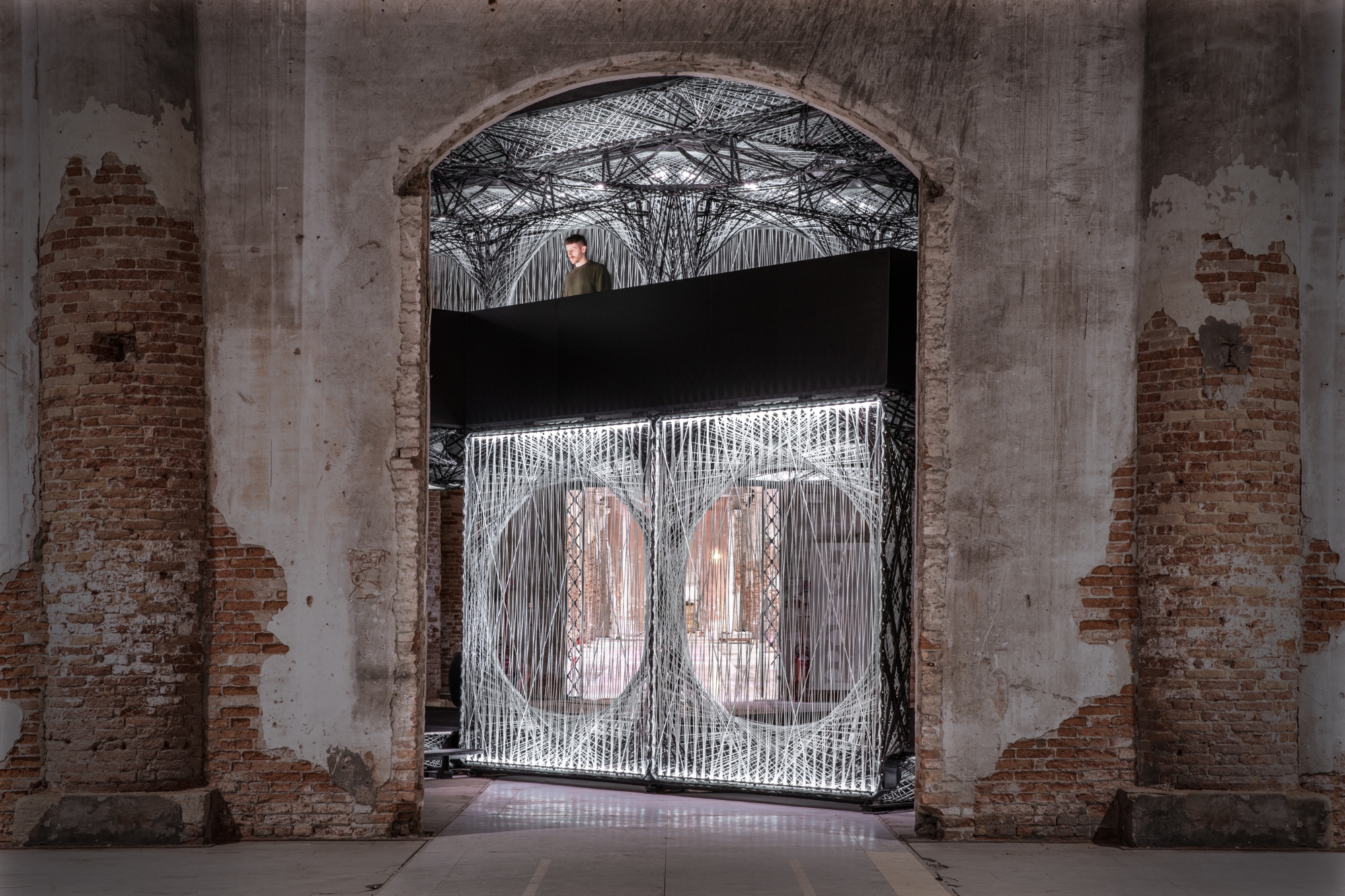

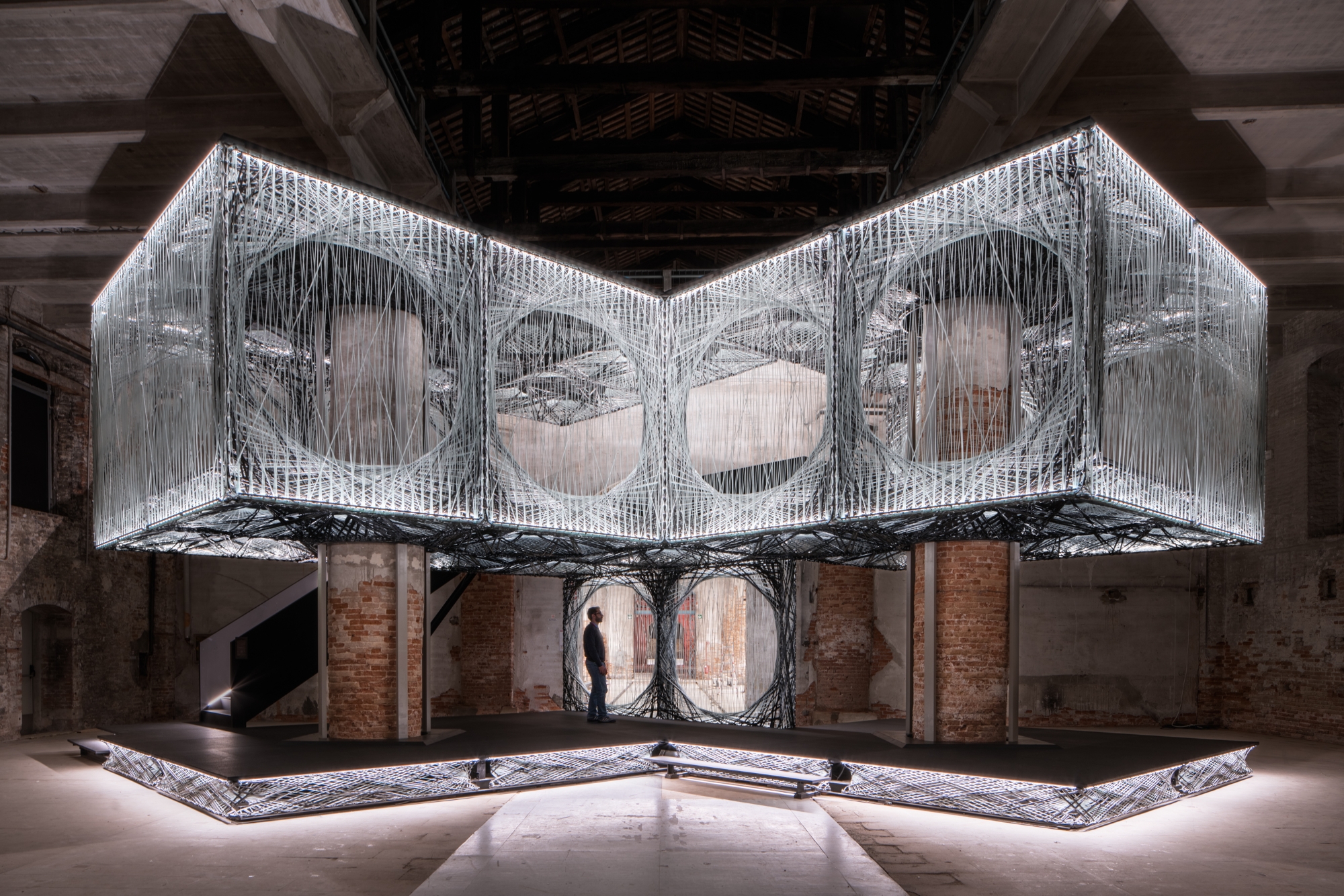

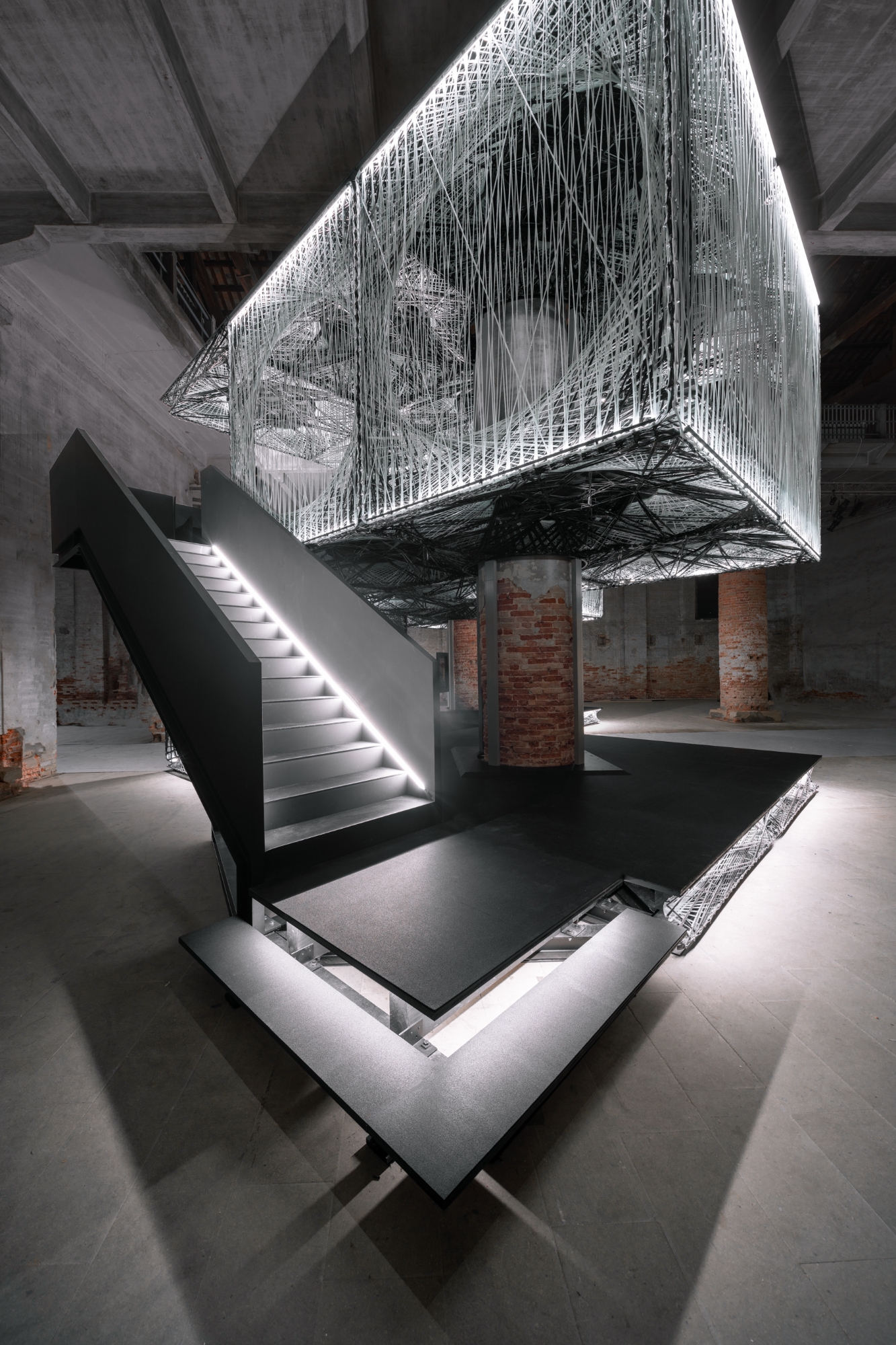

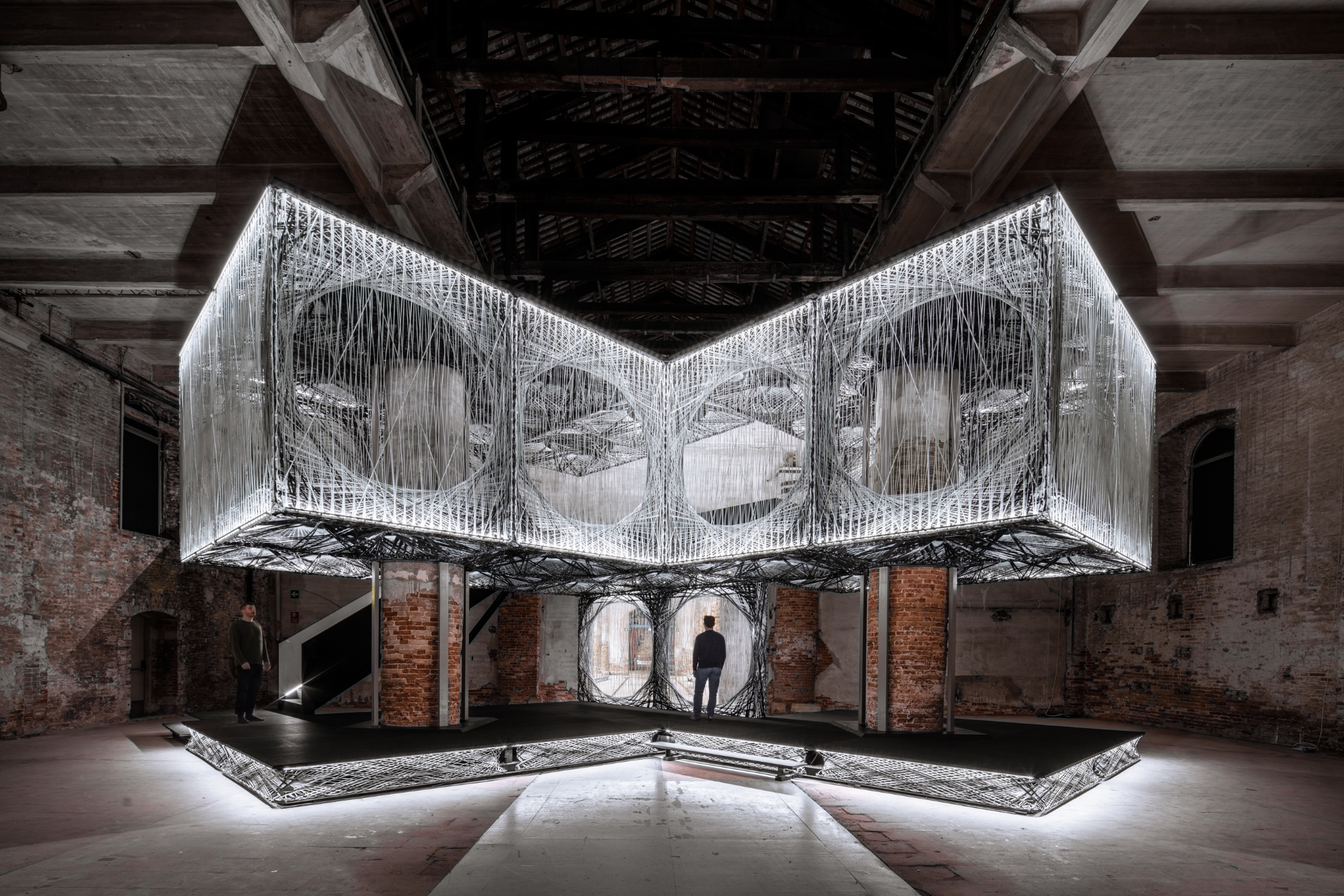

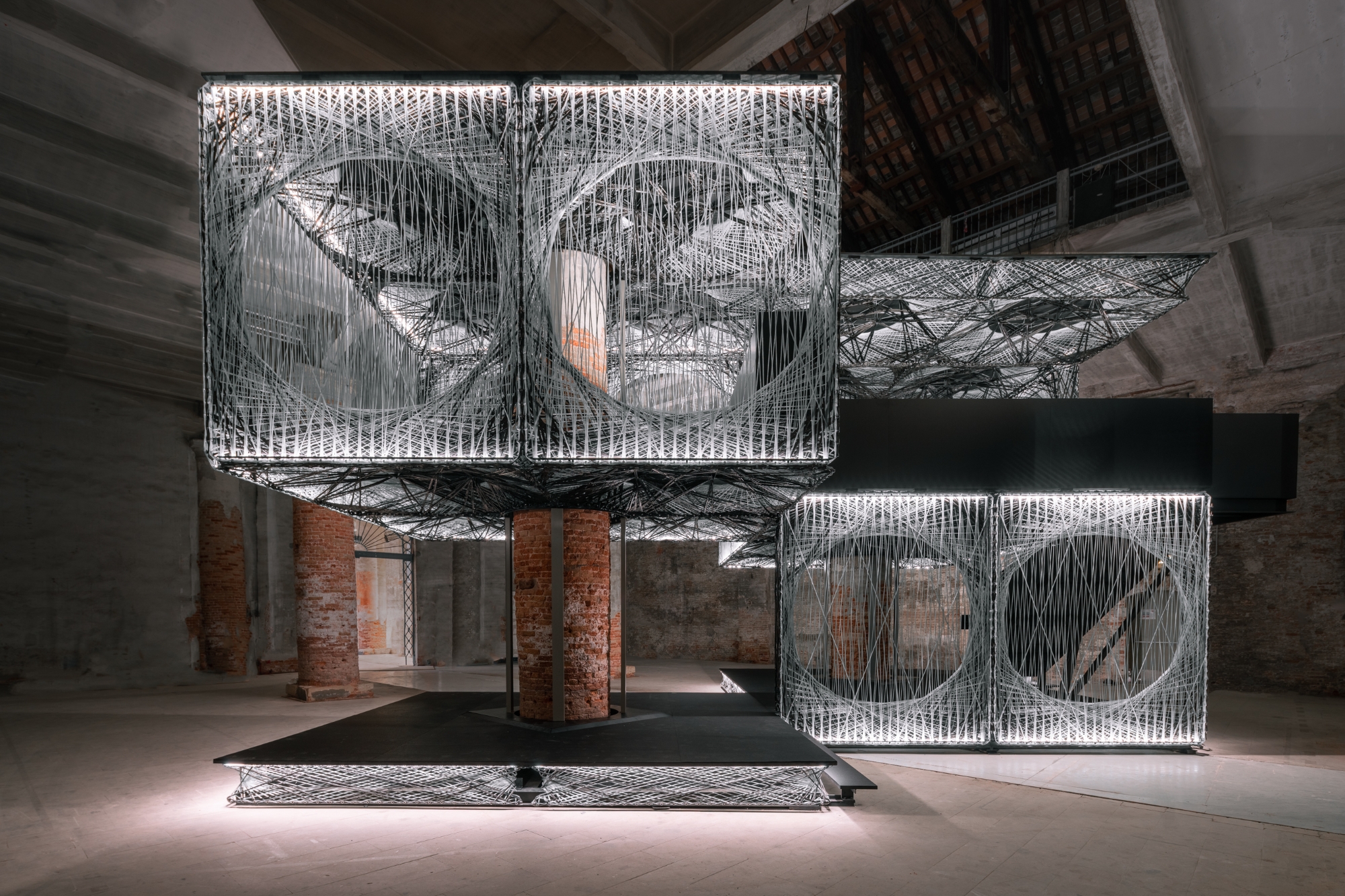

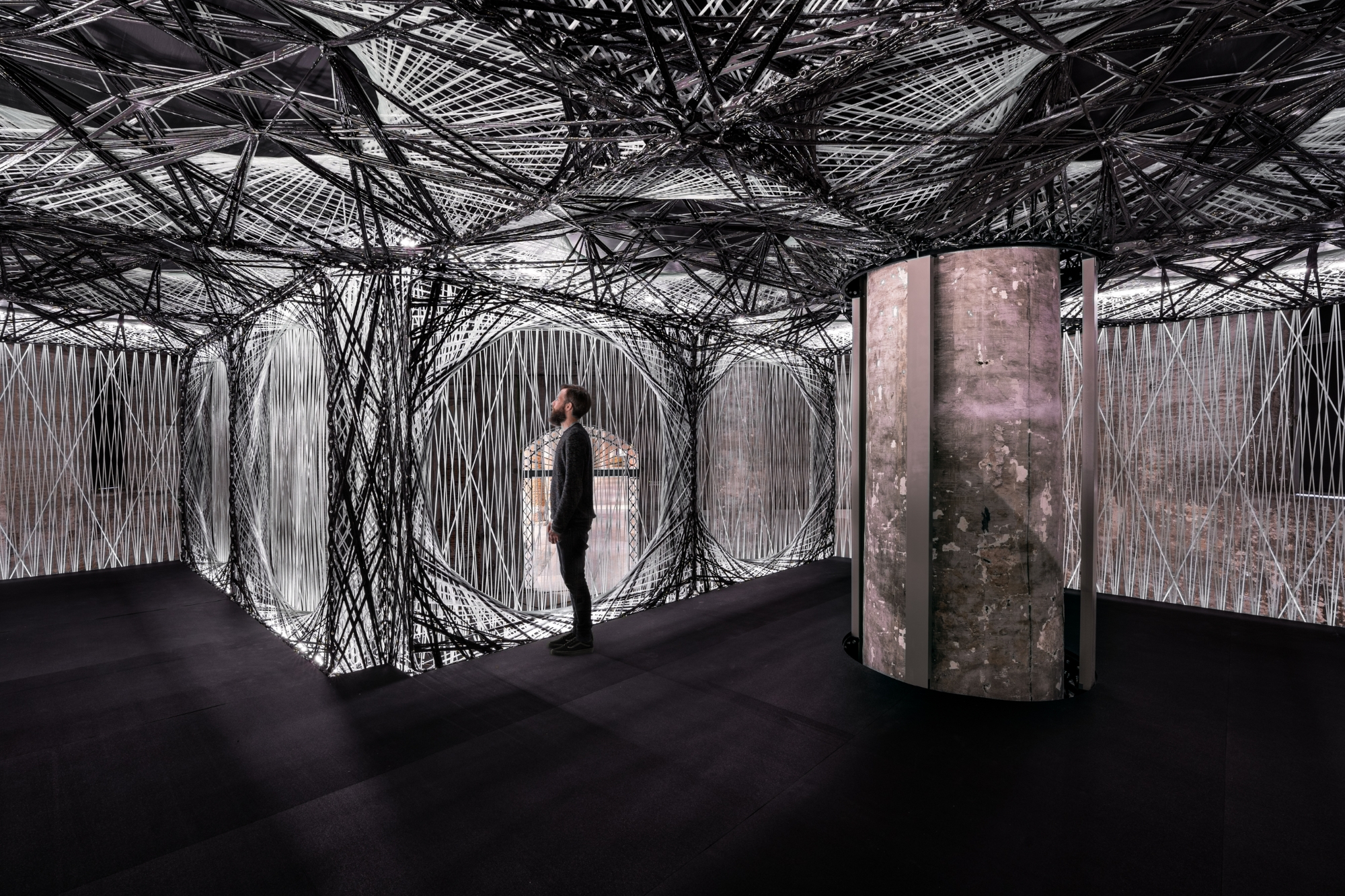

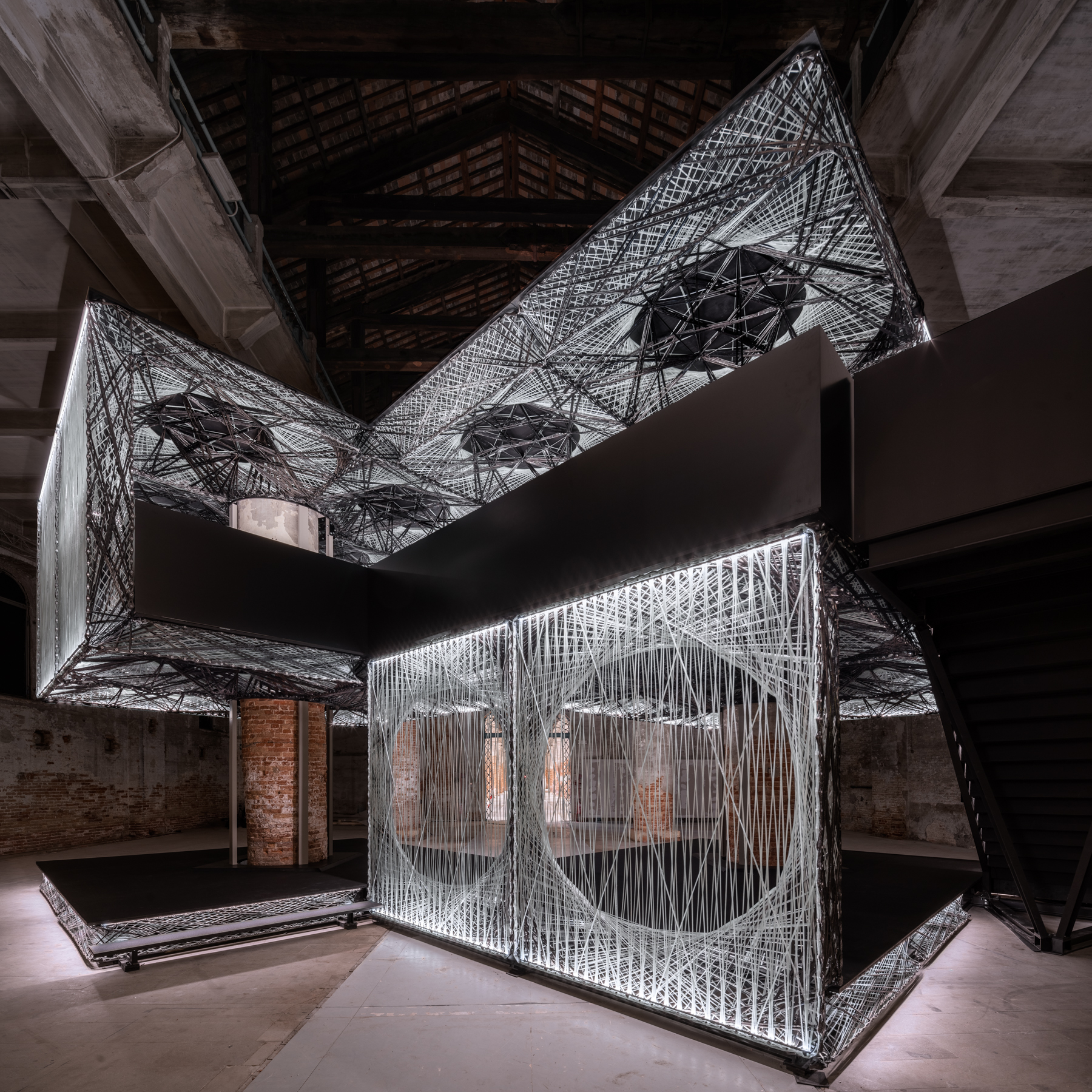

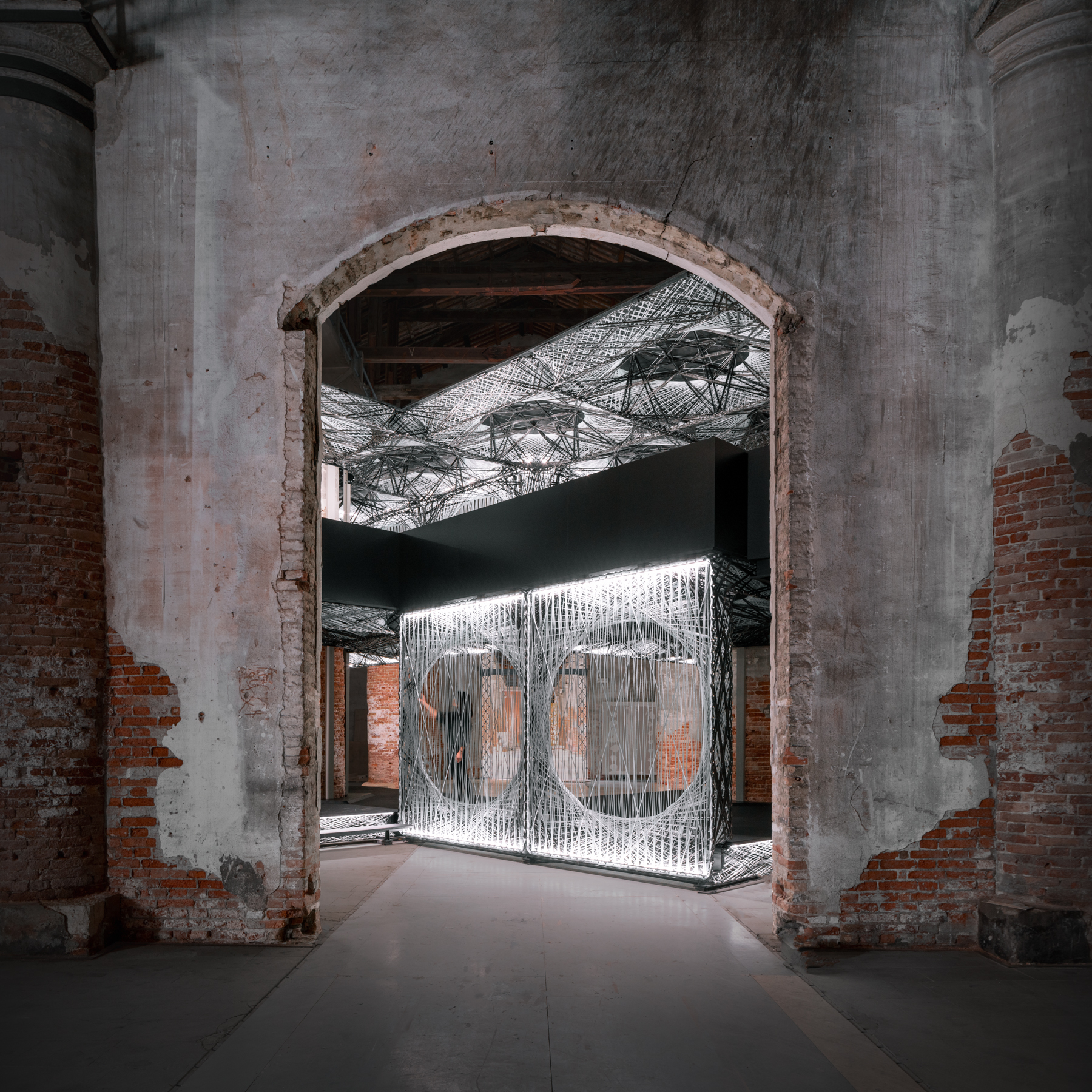

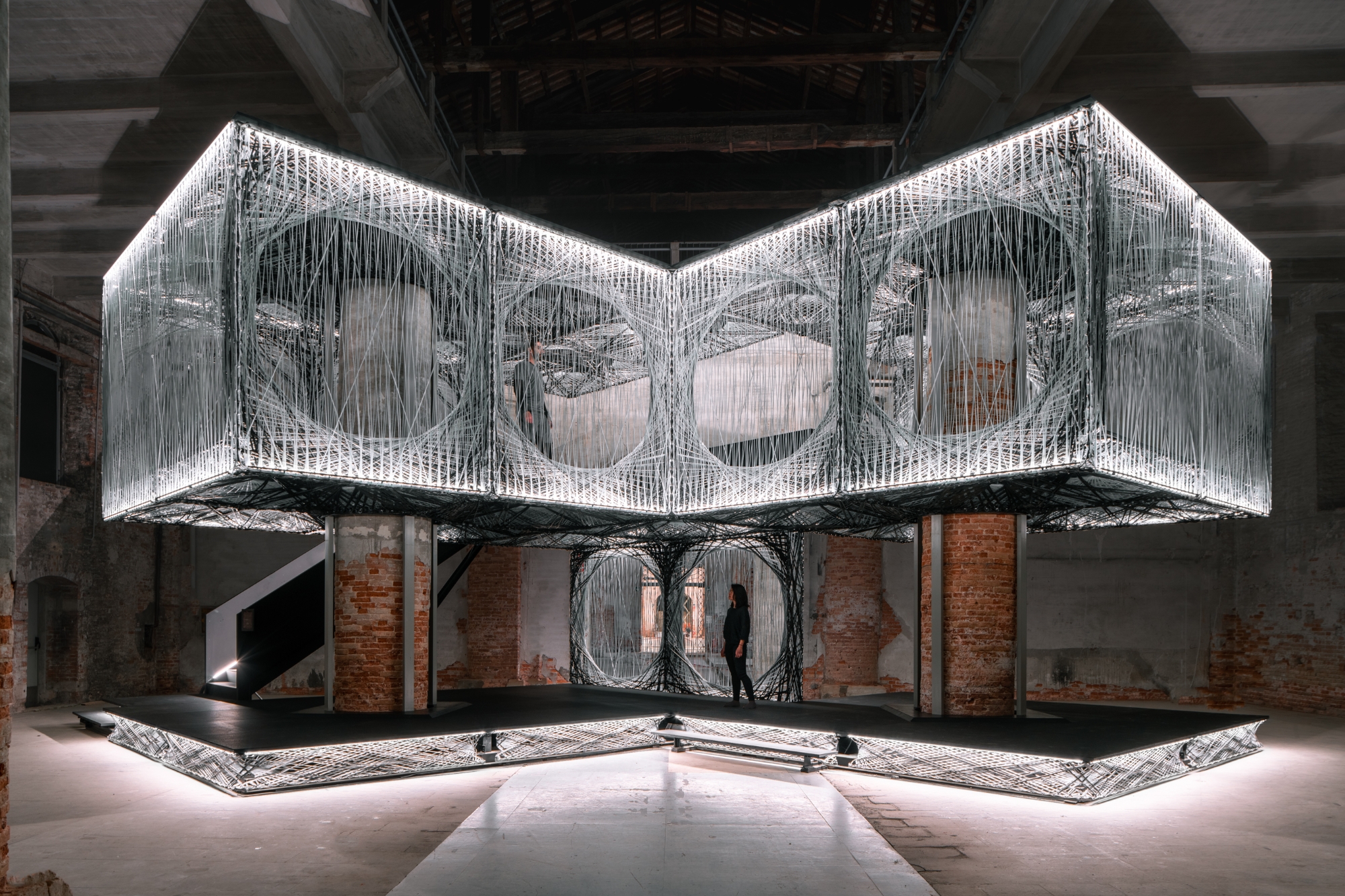

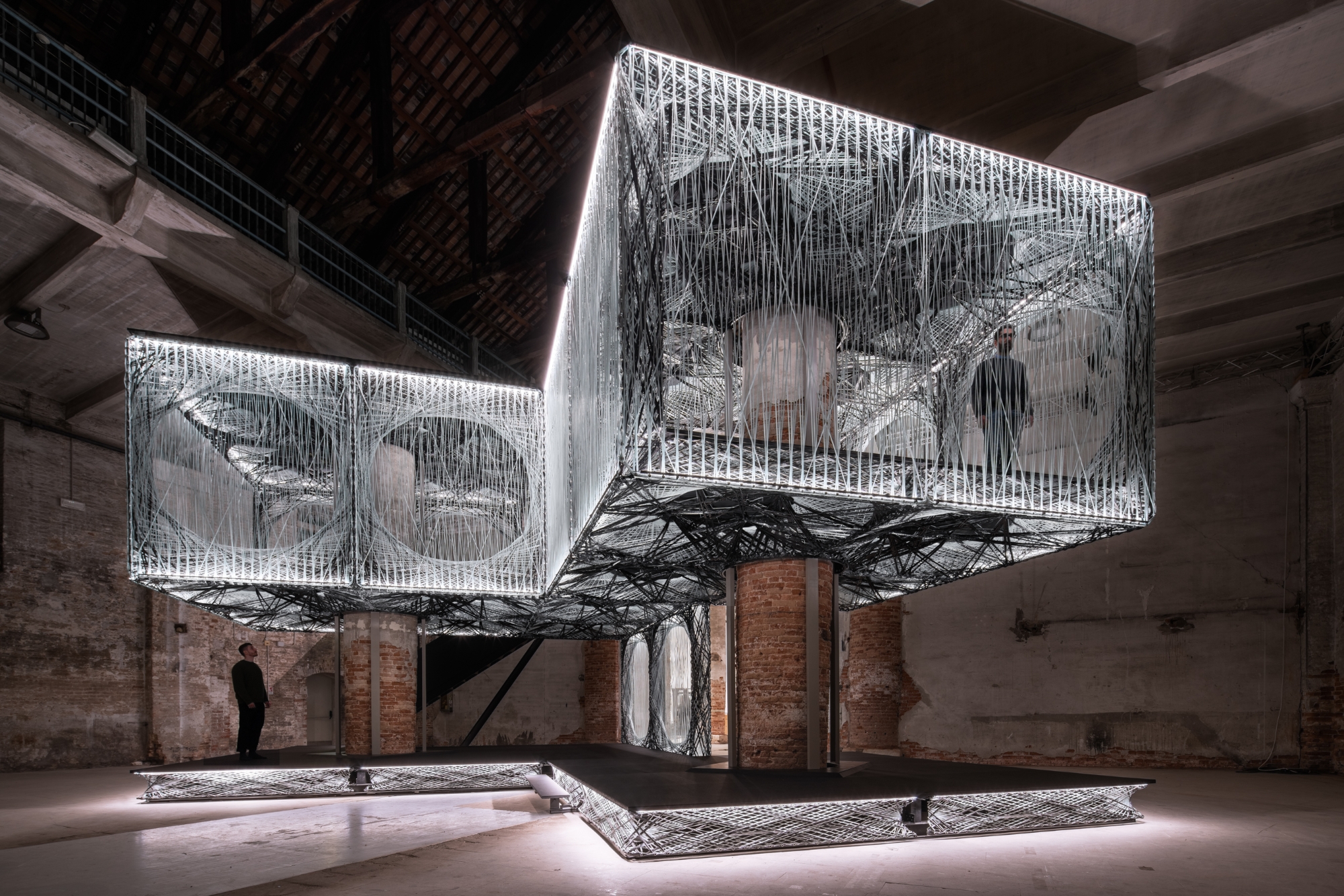

Fotos von ICD/ITKE/IntCDC, Universität Stuttgart

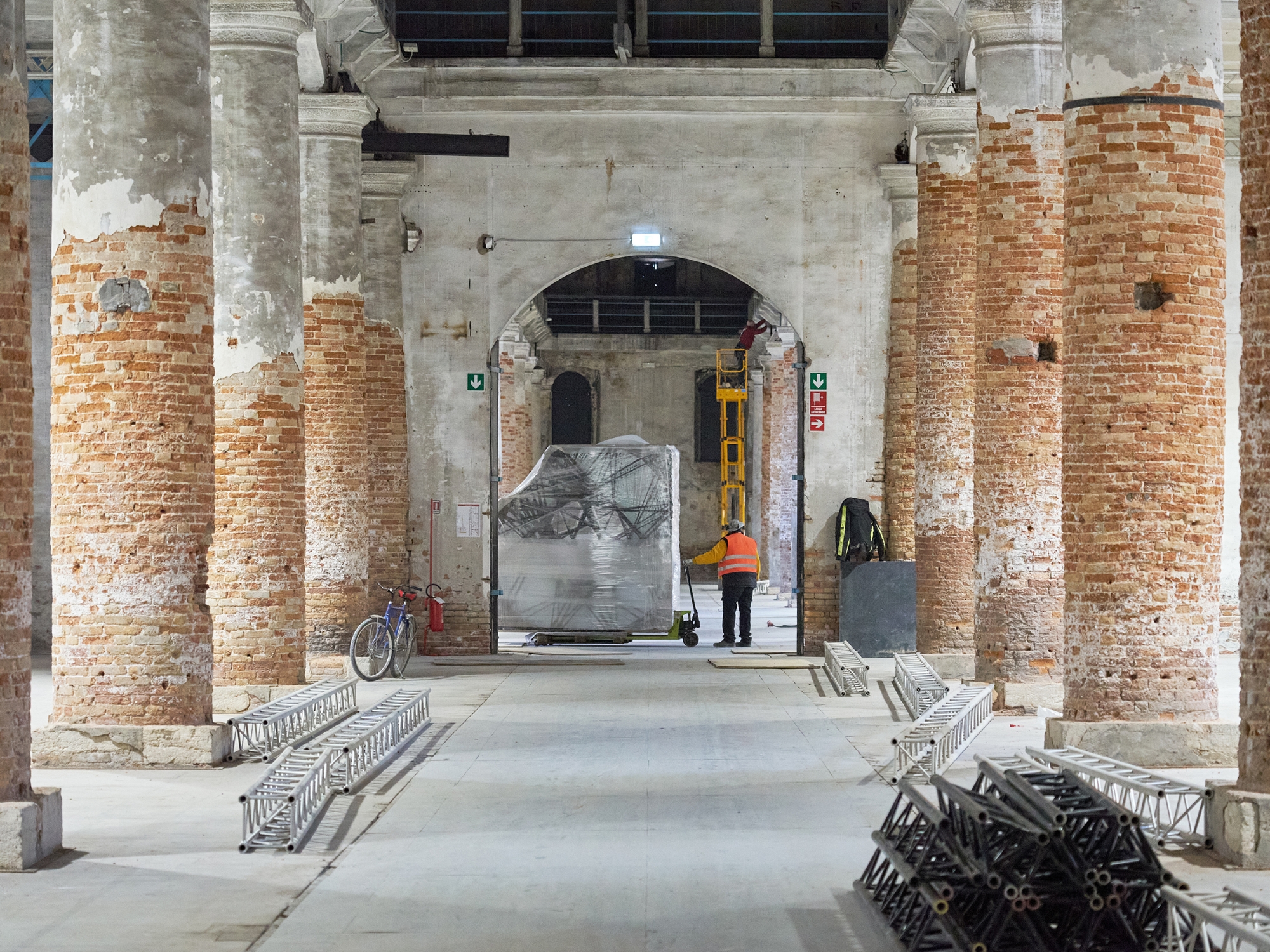

Fotos vom Entwicklungsprozess, ICD/ITKE/IntCDC, Universität Stuttgart

Zeichungen von ICD/ITKE/IntCDC, Universität Stuttgart

Maison Fibre, Biennale Architettura 2021

Eine neuartige Materialkultur in der Architektur

Die auf der Architekturbiennale Venedig 2021 ausgestellte Maison Fibre untersucht einen alternativen Ansatz zum Entwerfen und Konstruieren von Gebäuden für das Wohnen und Arbeiten in der Zukunft. Als Antwort auf die zentrale Frage der Ausstellung „How will we live together?“ präsentieren das Institut für Computerbasiertes Entwerfen und Baufertigung (ICD) und das Institut für Tragkonstruktionen und Konstruktives Entwerfen (ITKE) des Exzellenzclusters IntCDC an der Universität Stuttgart eine vollmaßstäbliche, begehbare Installation, die ausschließlich aus robotisch gefertigten Bauelementen aus Fasern besteht – die erste mehrgeschossige Struktur dieser Art.

Als zentrales Exponat der dazugehörigen Ausstellung zum Thema „Materialkultur“ bietet Maison Fibre den Besuchern die räumliche Erfahrung und den konstruktiven Eindruck einer zukunftsweisenden, entmaterialisierten Architektur, deren Bauelemente vor Ort aus nur wenigen Kilogramm Werkstoff hergestellt werden können. Im Vergleich zu Le Corbusiers Maison Dom-Ino, einem prägenden Vorbild für die Architektur des 20. Jahrhunderts, ist das Gewicht von Maison Fibre um das Fünfzigfache reduziert und verweist somit auf eine neue Materialkultur, sowohl für die Architektur, als auch die damit verbundenen ökologischen (Material und Energie), ökonomischen (Wertschöpfungsketten und Wissensproduktion), technischen (digitale Technologien und Robotik) und soziokulturellen Fragen.



Neue Denkansätze für den Bau von Lebensräumen

Wir verbringen 87 Prozent unseres Lebens in Gebäuden. Diese bilden den baulichen Rahmen und das materielle Substrat für unser Zusammenleben. Aber genau diese Materialität und Materialisierung von Gebäuden stellt eine der wesentlichen ökologischen und sozialen Herausforderungen an unsere Gesellschaft dar. Die Frage nach unserem zukünftigen Zusammenleben ist somit intrinsisch mit der Frage nach dem zukünftigen Bauen verbunden.

Das derzeitige Bauen ist eine der ressourcenintensivsten und emissionsstärksten menschlichen Aktivitäten überhaupt. Der Pro-Kopf-Verbrauch von Baustoffen für die tragende Gebäudestruktur, die mehr als die Hälfte des Materialeinsatzes bei Gebäuden ausmacht, hat sich im Verlauf des letzten Jahrhunderts vervielfacht. Das Bauschaffen in seiner heutigen Ausprägung, das eine einfache Bauausführung mit einem erheblichen Mehrbedarf an Material erkauft, erscheint nicht länger zukunftsfähig. Es bedarf daher dringend neuer Denkansätze.

Die Natur bietet eine solche paradigmatische Alternative: fast alle tragenden Strukturen in der Biologie sind Faserstrukturen, bei denen die Orientierung, Richtung und Dichte der Fasern genau an die einwirkenden Kräfte angepasst sind. Der daraus resultierende hohe Grad an morphologischer Differenzierung, Funktionalität und die damit verbundene Ressourceneffizienz sind kennzeichnend für Strukturen in der Natur. Dieses biomimetische Prinzip von „weniger Material“ durch „mehr Form“ wird von dem Projektteam der Universität Stuttgart seit vielen Jahren erforscht. Die Bauweise mit Faserverbundwerkstoffen zeigt einen grundlegend alternativen Ansatz von Materialität für den Bau zukünftiger Lebensräume auf.

Maison Fibre: eine Materialkultur der Entmaterialisierung

Der Beitrag von ICD und ITKE zur Architekturbiennale Venedig 2021 ist die architektonische Untersuchung einer alternativen „Materialkultur“, eine Begrifflichkeit, die eher in den Sozial-, Geschichts-, Technik- und Kunstwissenschaften verwendet wird. Maison Fibre, das zentrale Exponat der Ausstellung der beiden Institute, ist zugleich eine vollmaßstäbliche architektonische Installation und ein offenes Modell für den propagierten Kulturwandel. Es thematisiert die Abkehr vom prädigitalen, materialintensiven Bauen unter Verwendung zumeist isotroper und schwerer Baustoffe wie Beton, Stein und Stahl – diese werden häufig in großer Entfernung produziert, zu Bauelementen verarbeitet und dann über weite Strecken transportiert –, hin zu originär digitalen Bauweisen mit lokal ausdifferenzierten und vor Ort gefertigten Konstruktionen aus hochgradig anisotropen Werkstoffen: einer Architektur aus Fasern.

Maison Fibre ist das Ergebnis eines Jahrzehnts der Forschung an robotisch gefertigten Faserverbundstrukturen und wendet diese erstmalig auf begehbare Decken- und Wandelemente für das mehrgeschossige Bauen in der Architektur an. Die gesamte Struktur besteht aus sogenannten Rovings, Bündeln aus endlosen, unidirektionalen Fasern. Um den Modellcharakter des Projekts zu unterstreichen, wurde ein Bausystem aus Wand- und Deckenelementen mit dem für den Wohnungsbau typischen Rastermaß von 2,5 m entwickelt.

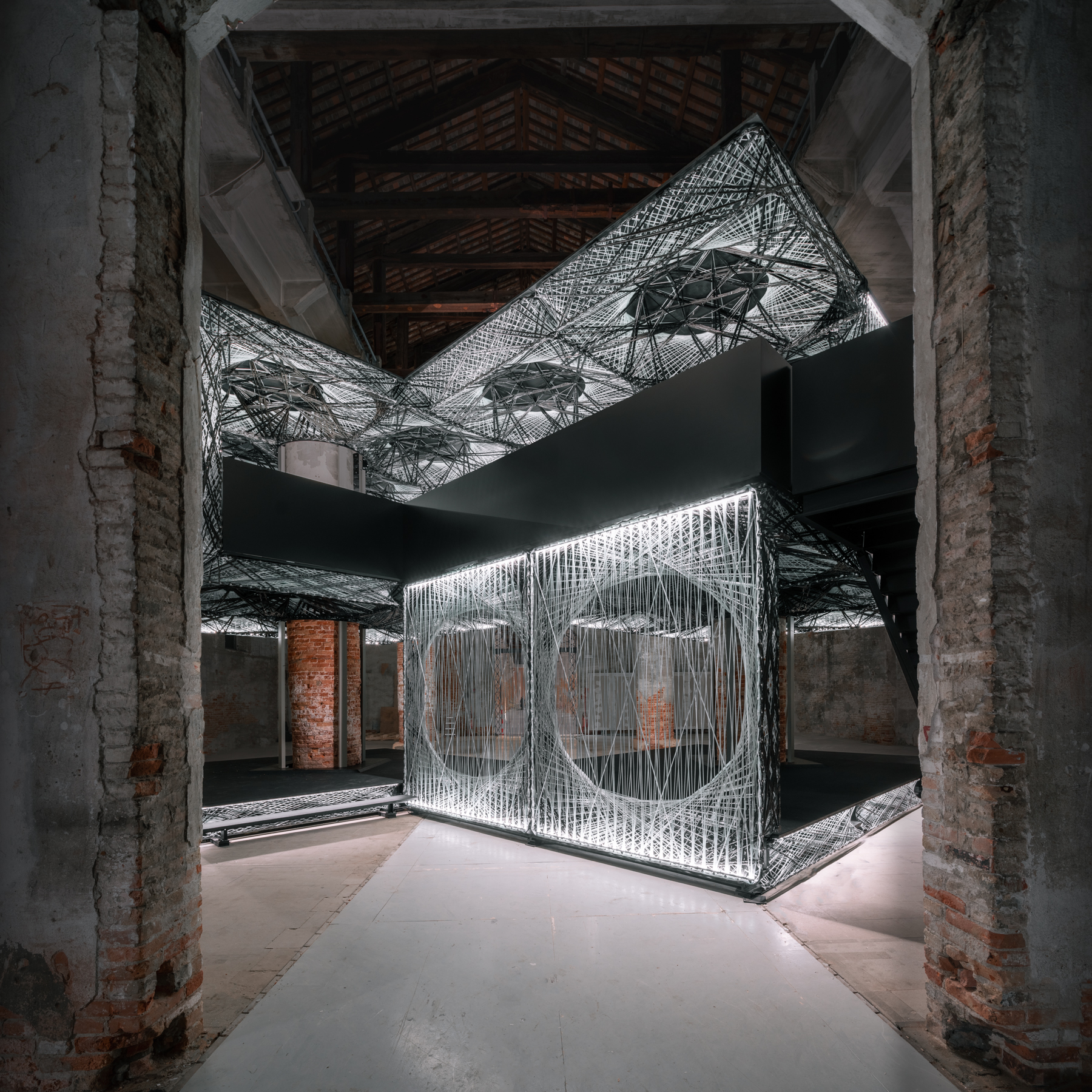

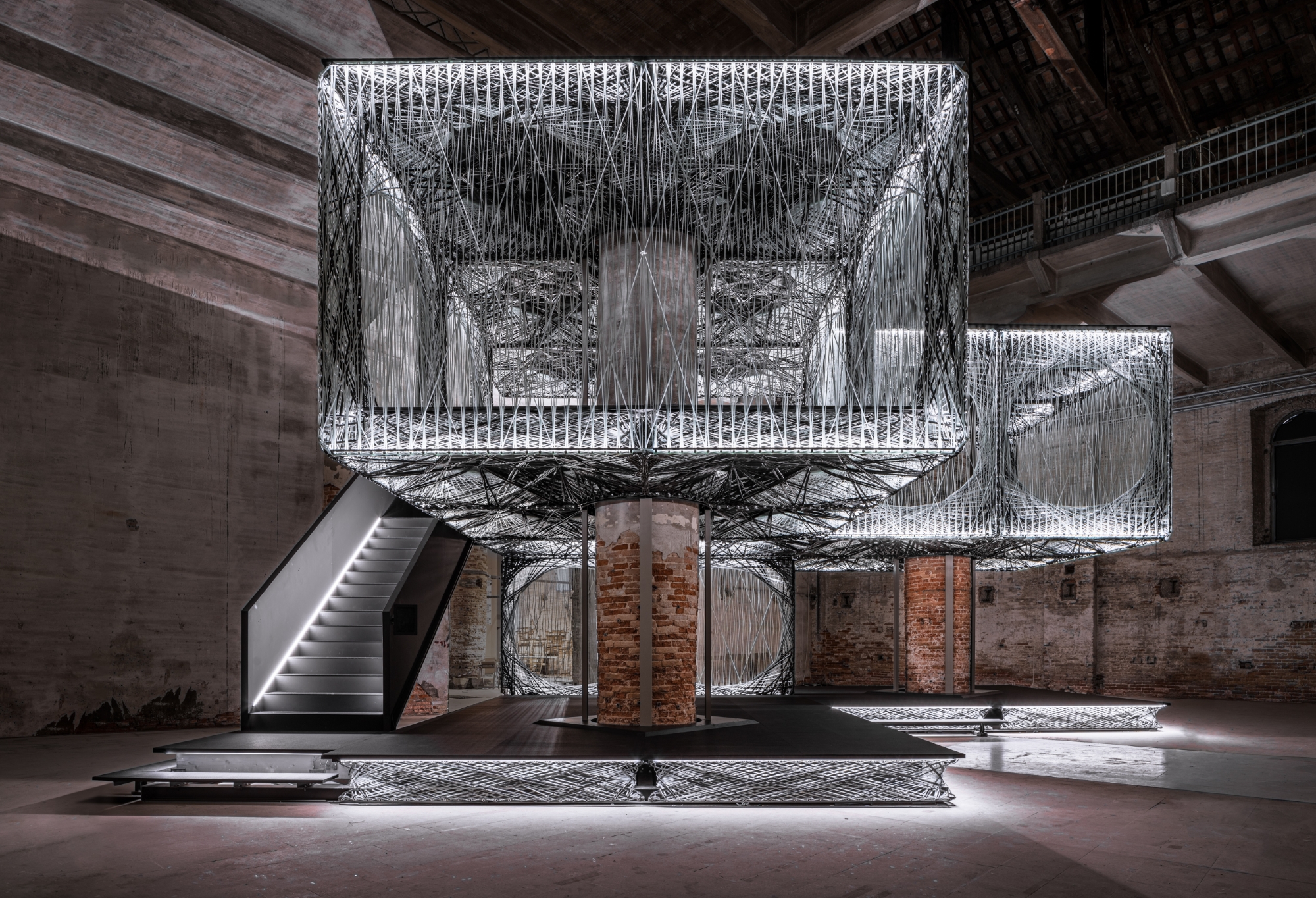

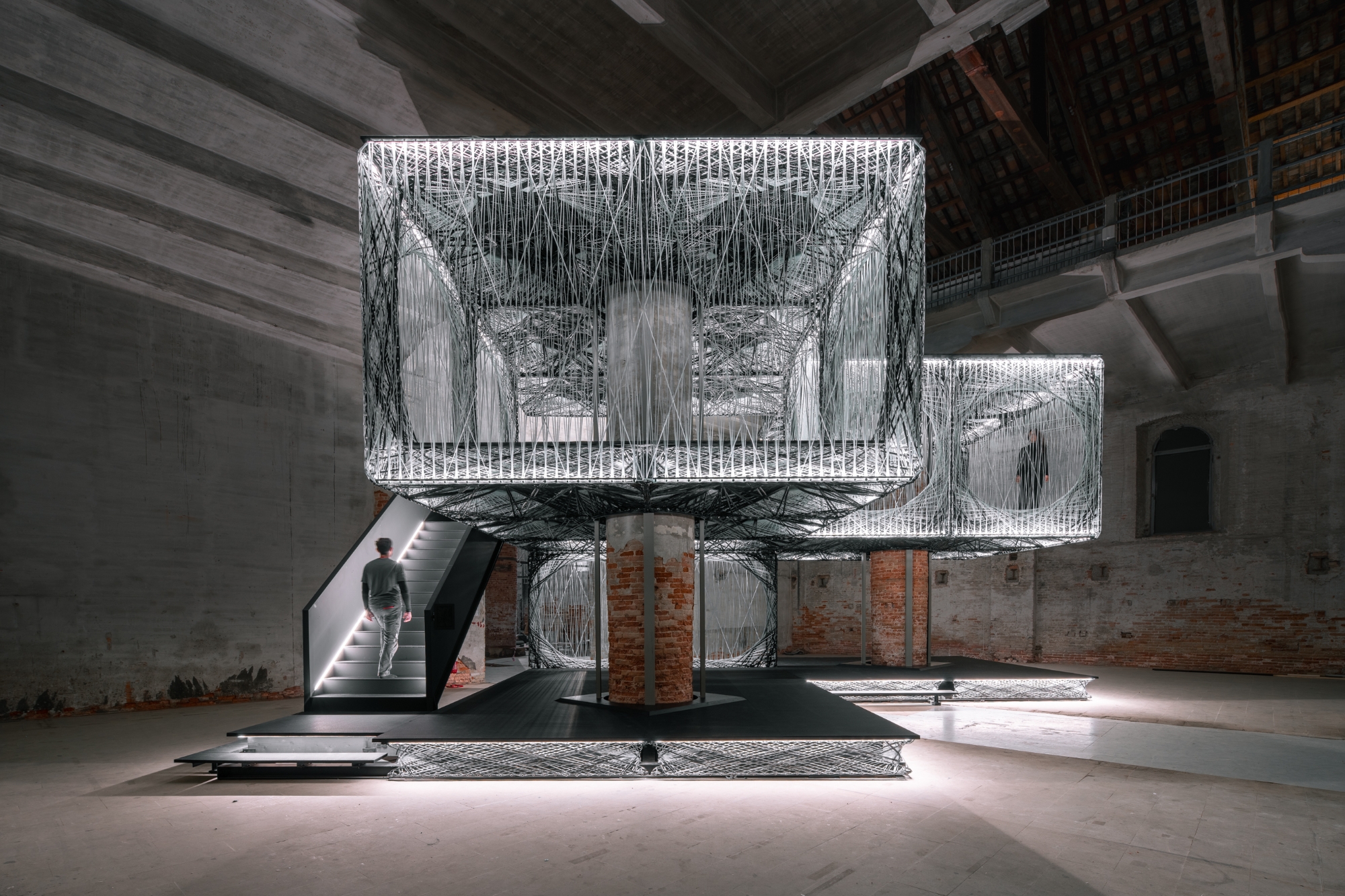

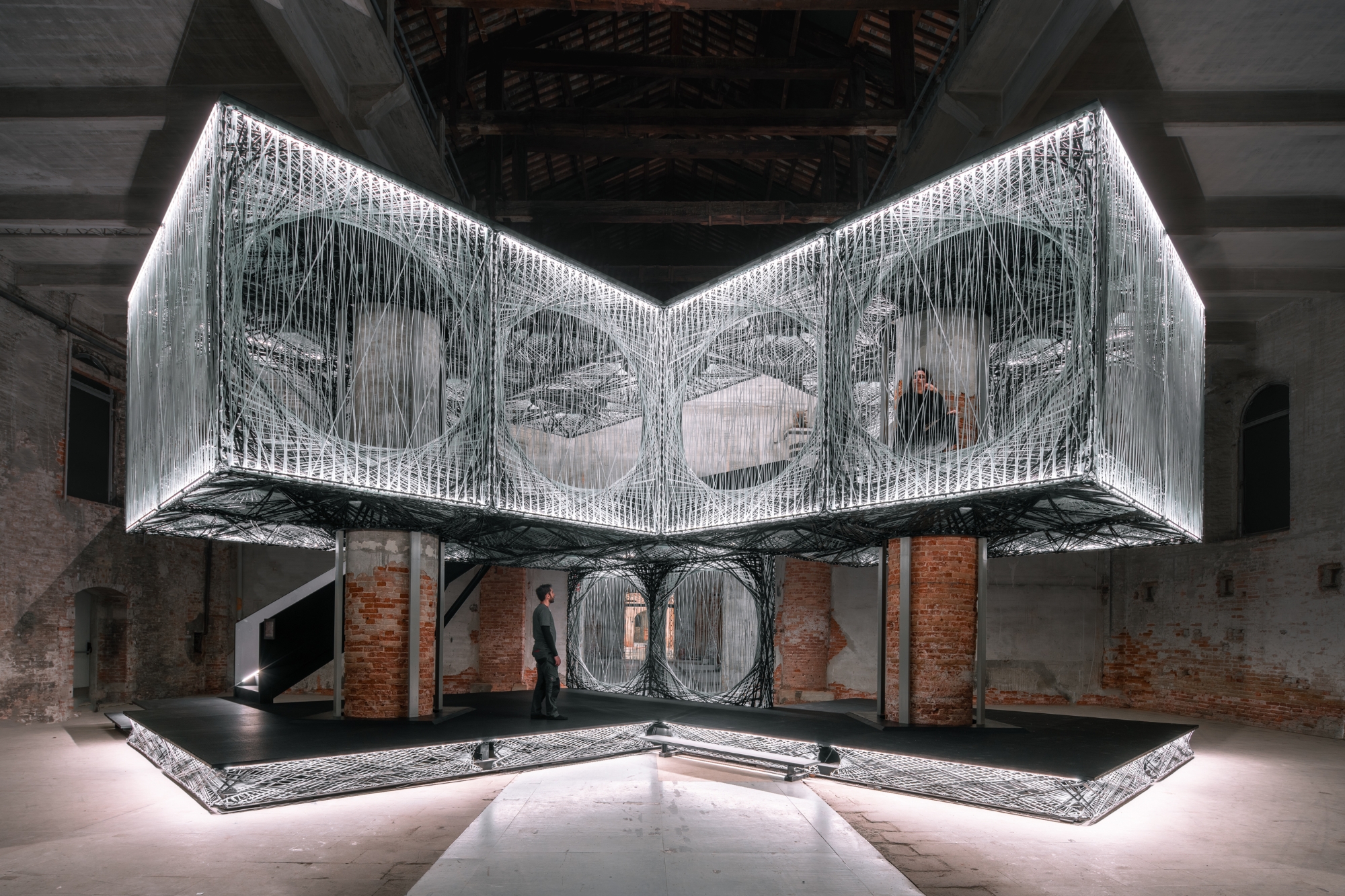

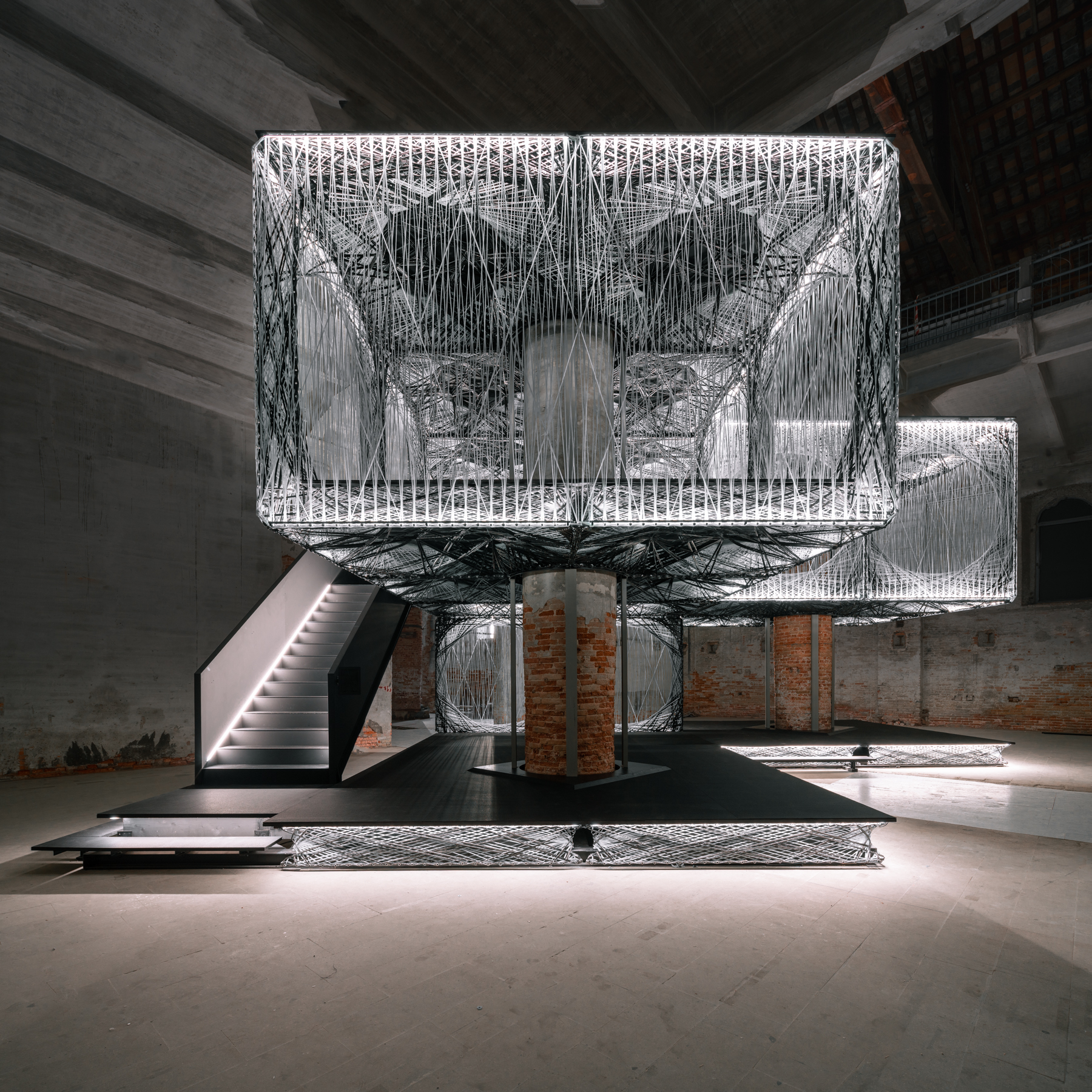

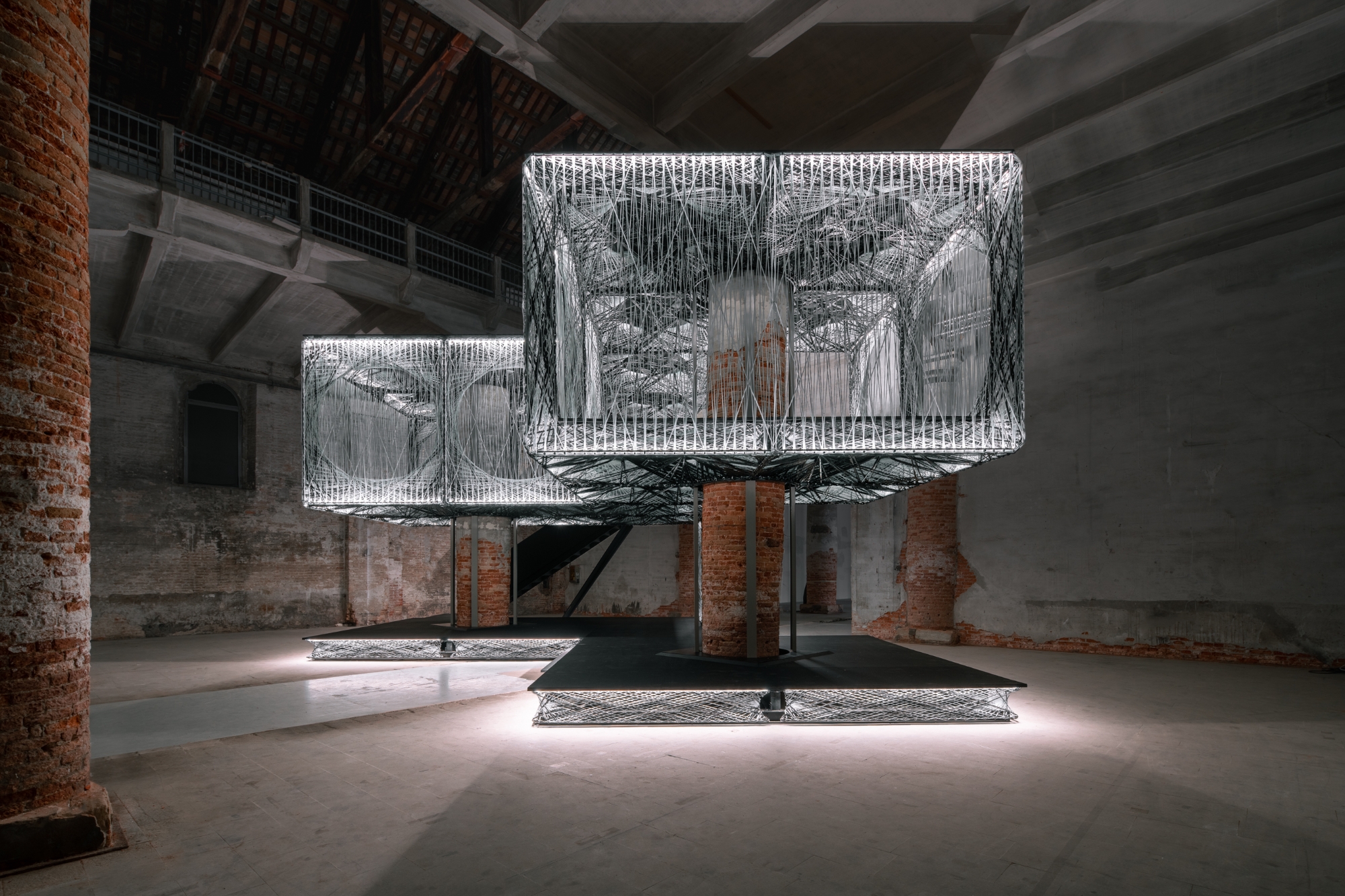

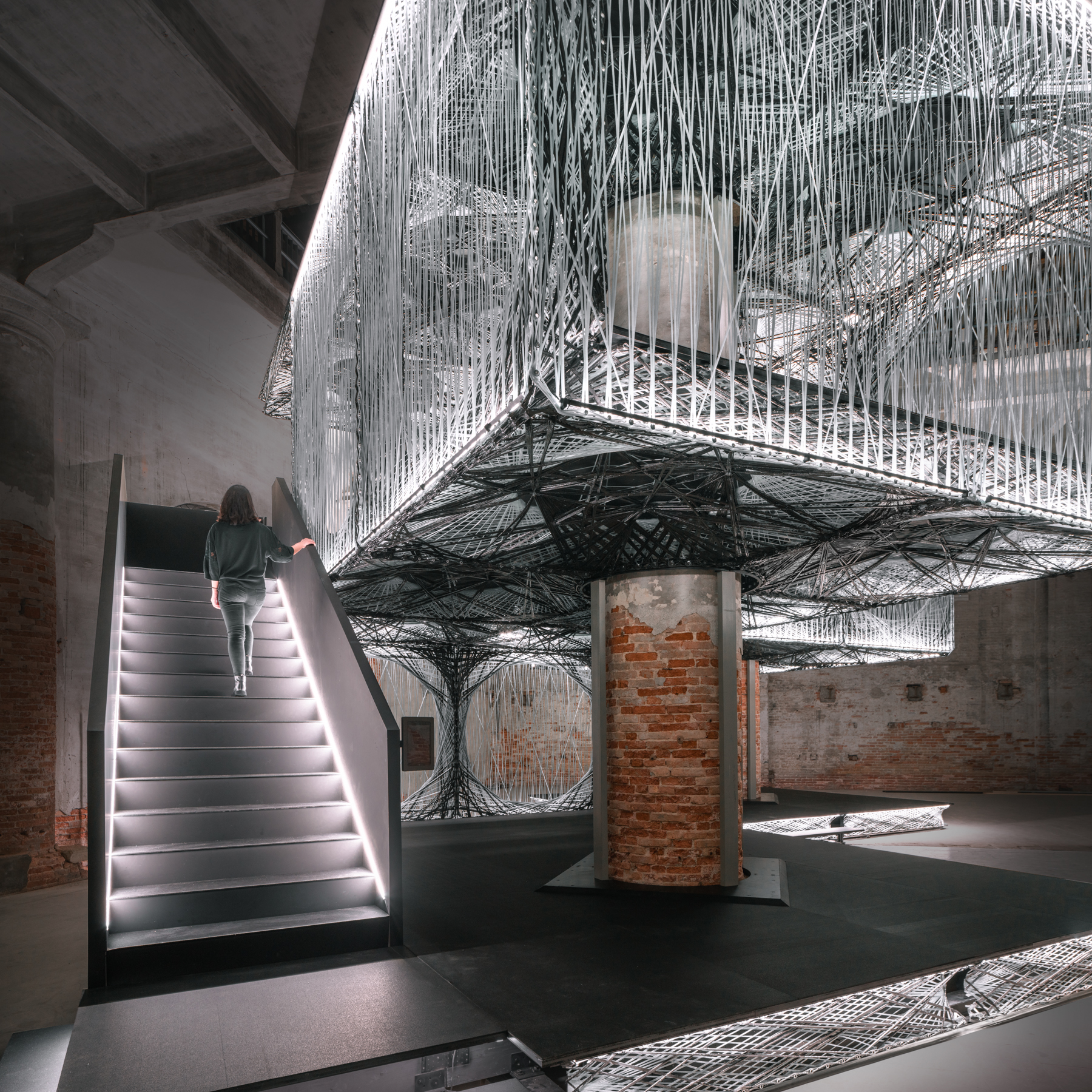

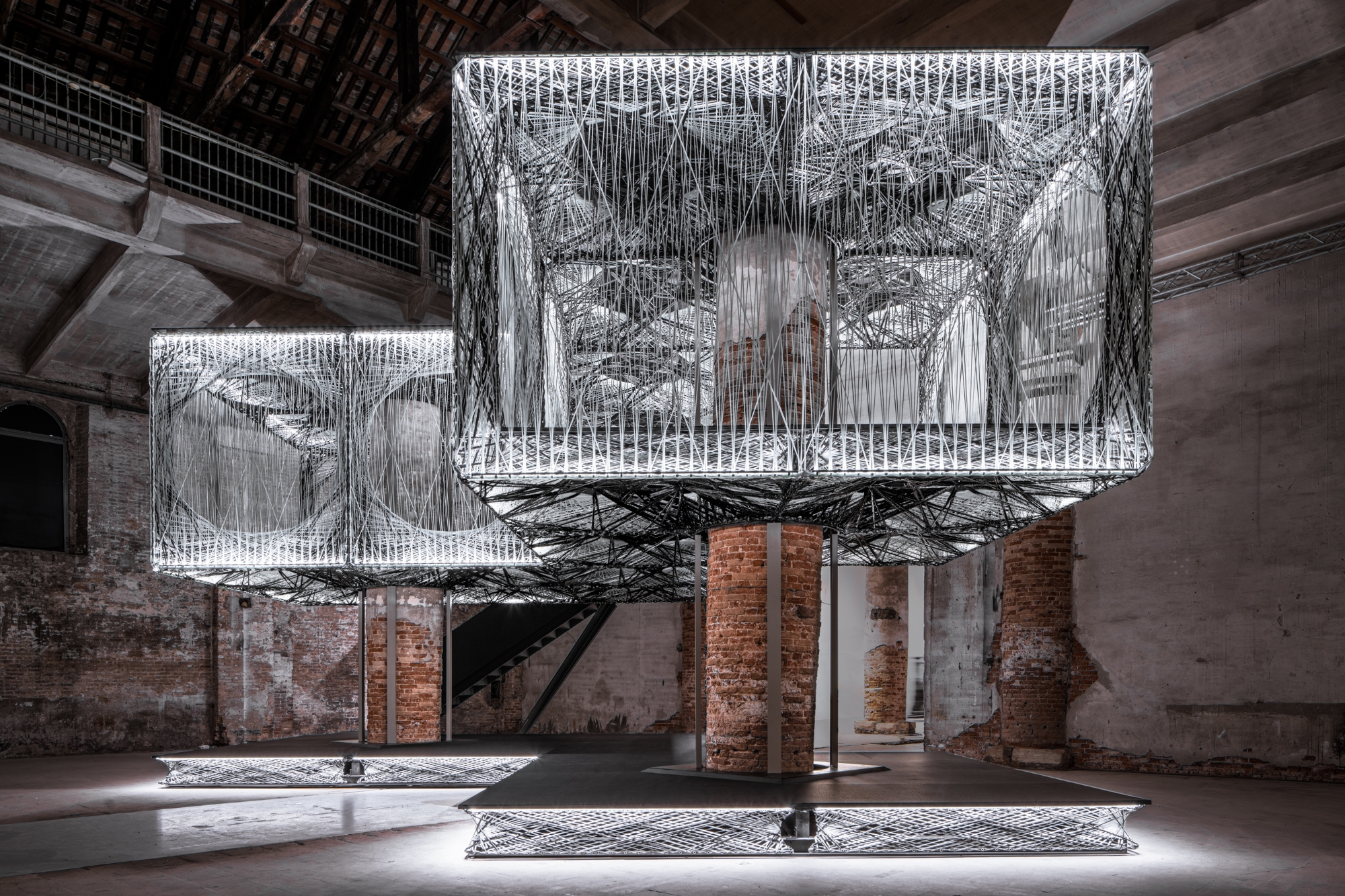

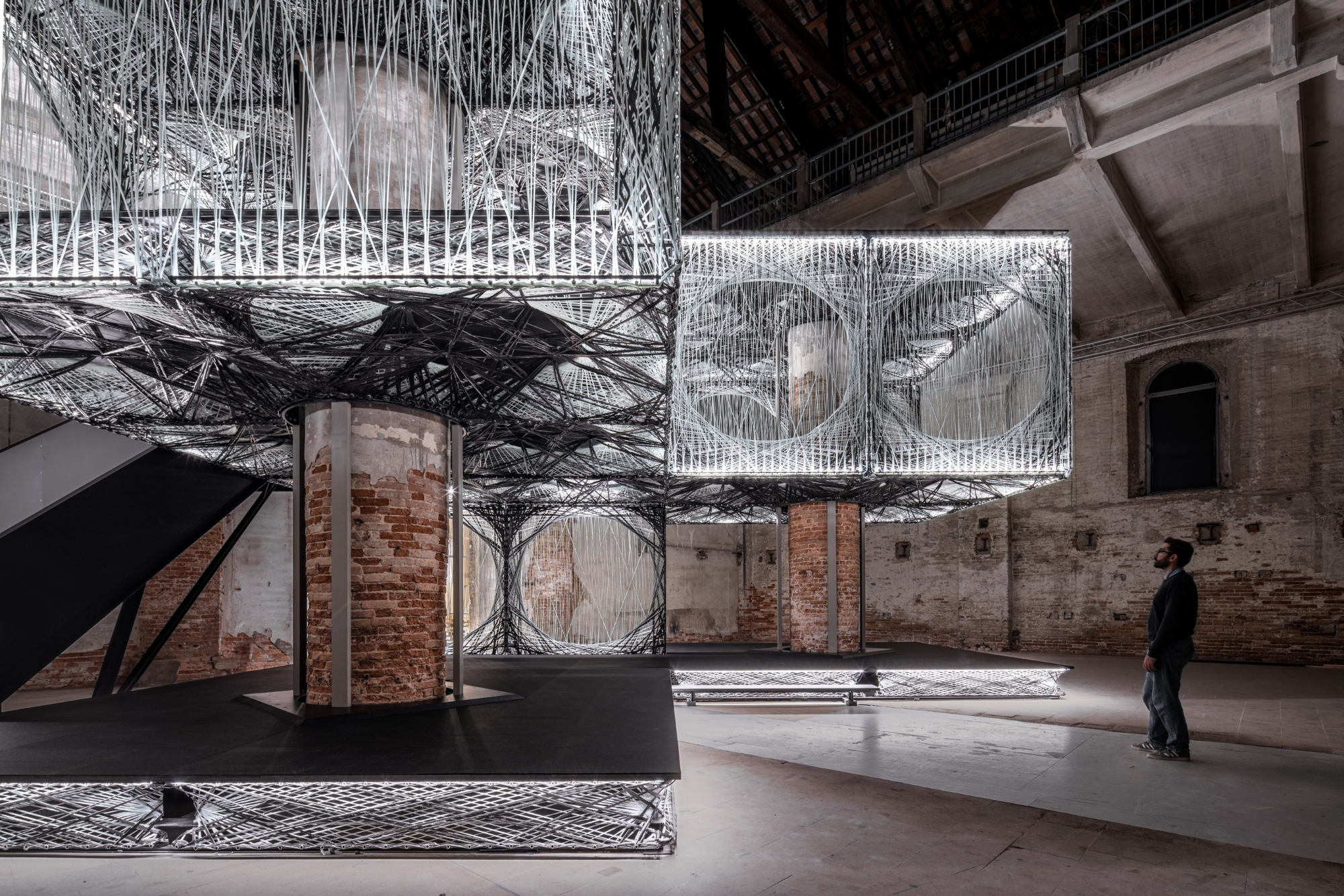

Der modellhafte Charakter des Projekts erschließt sich aus dem Bezug zu einem prägenden Vorbild der Architekturgeschichte, der Maison Dom-Ino von Le Corbusier. Die Geschossfläche der Installation entspricht der historischen Referenz, ebenso wie die Gliederung über drei Geschossplatten und das vielseitig erweiterbar gedachte System. Die im Vergleich zu einer Tektonik des Massiven radikale Andersartigkeit des Faserhaften, des Ausdifferenzierten und des Entmaterialisierten wird durch die Inszenierung der tragenden Faserstruktur für die Besucher räumlich und haptisch erfahrbar. Ein weiterer Unterschied besteht in der möglichen Anpassbarkeit und somit auch der Interaktion mit dem baulichen Bestand, wie es für ein zukünftiges urbanes Bauen maßgeblich sein wird. Durch die Integration der bestehenden Säulen des Ausstellungsgebäudes in die Installation wird dies bewusst betont.

Faserarchitektur: Anpassungsfähige Materialisierung und variable Materialität

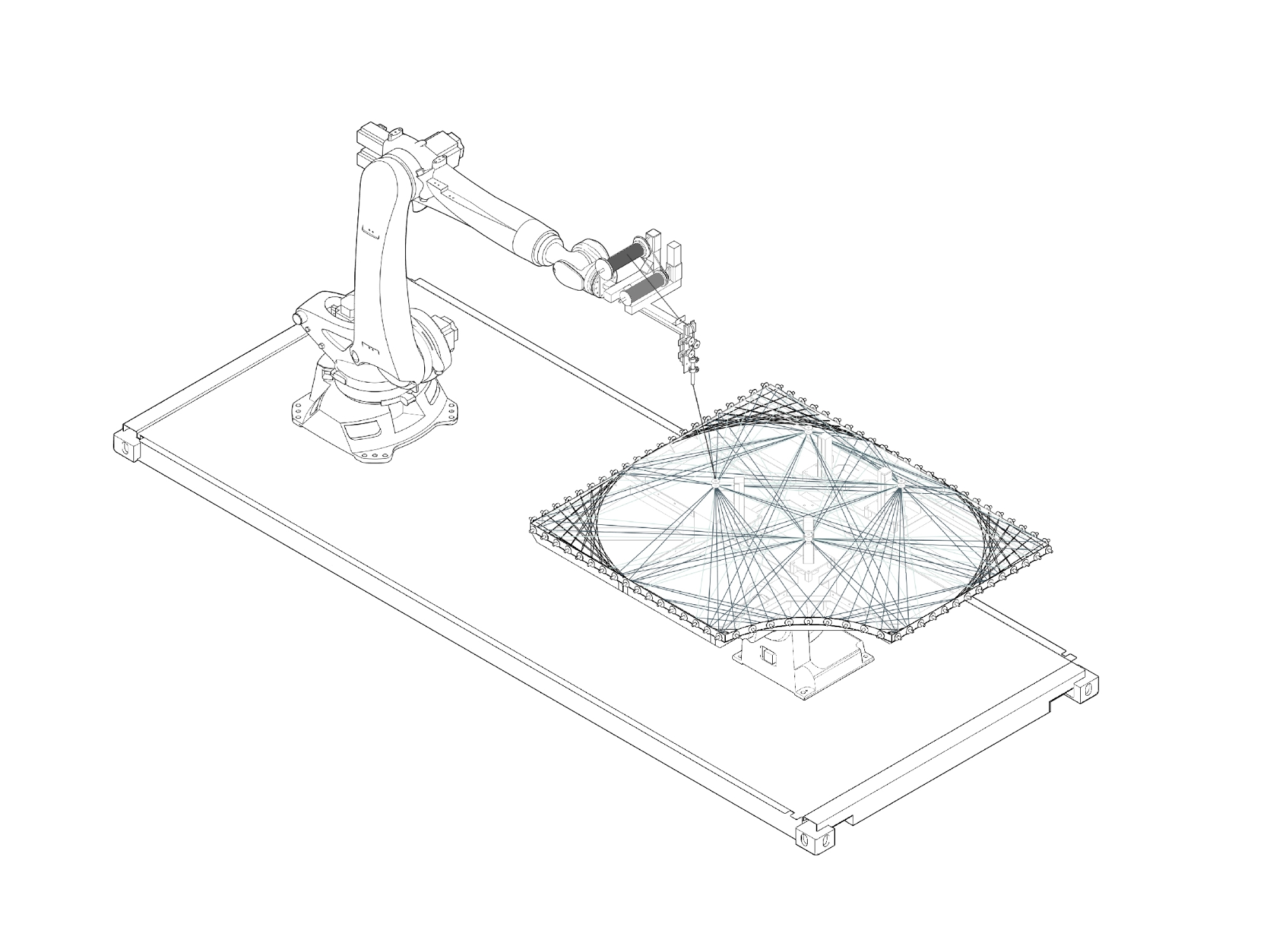

Die tragenden Wand- und Deckenelemente wurden durch das von den beiden Instituten entwickelte kernlose, robotische Wickelverfahren gefertigt, welches die lokal lastangepasste Auslegung und Ausrichtung der Carbon- und Glasfasern erlaubt und so eine außergewöhnliche Leichtbauweise ermöglicht. So beträgt das resultierende Flächengewicht der tragenden Faserkonstruktion der Bodenelemente im Obergeschoss gerade einmal 9,9 kg/m². Die Wandelemente fallen noch deutlich leichter aus.

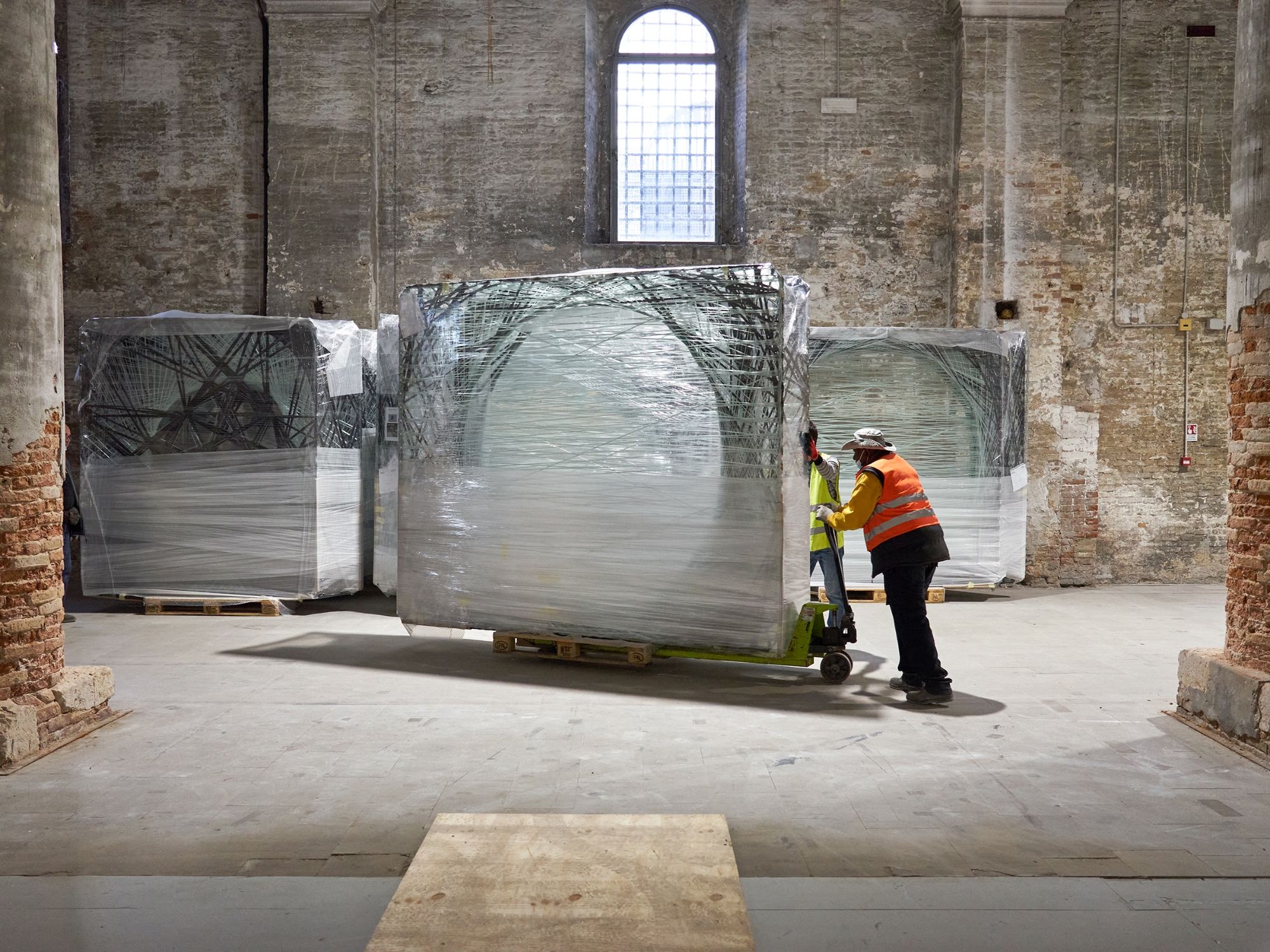

Für die Fertigung eines tragenden Bodenelements wurden weniger als zwei Prozent des Bauteilvolumens als Materialvolumen benötigt. Dieser extrem geringe Materialverbrauch in Kombination mit der sehr kompakten, robotischen Produktionseinheit erlaubt es perspektivisch, die gesamte Fertigung vor Ort auszuführen, ohne dass dabei Lärm oder Abfall in nennenswertem Umfang entstehen. Dies trifft nicht nur auf den erstmaligen Erstellungsprozess zu, sondern auch auf Erweiterungs- oder Umbauarbeiten. So bleibt die mit dieser Bauweise errichtete Architektur langfristig anpassungsfähig und flexibel.

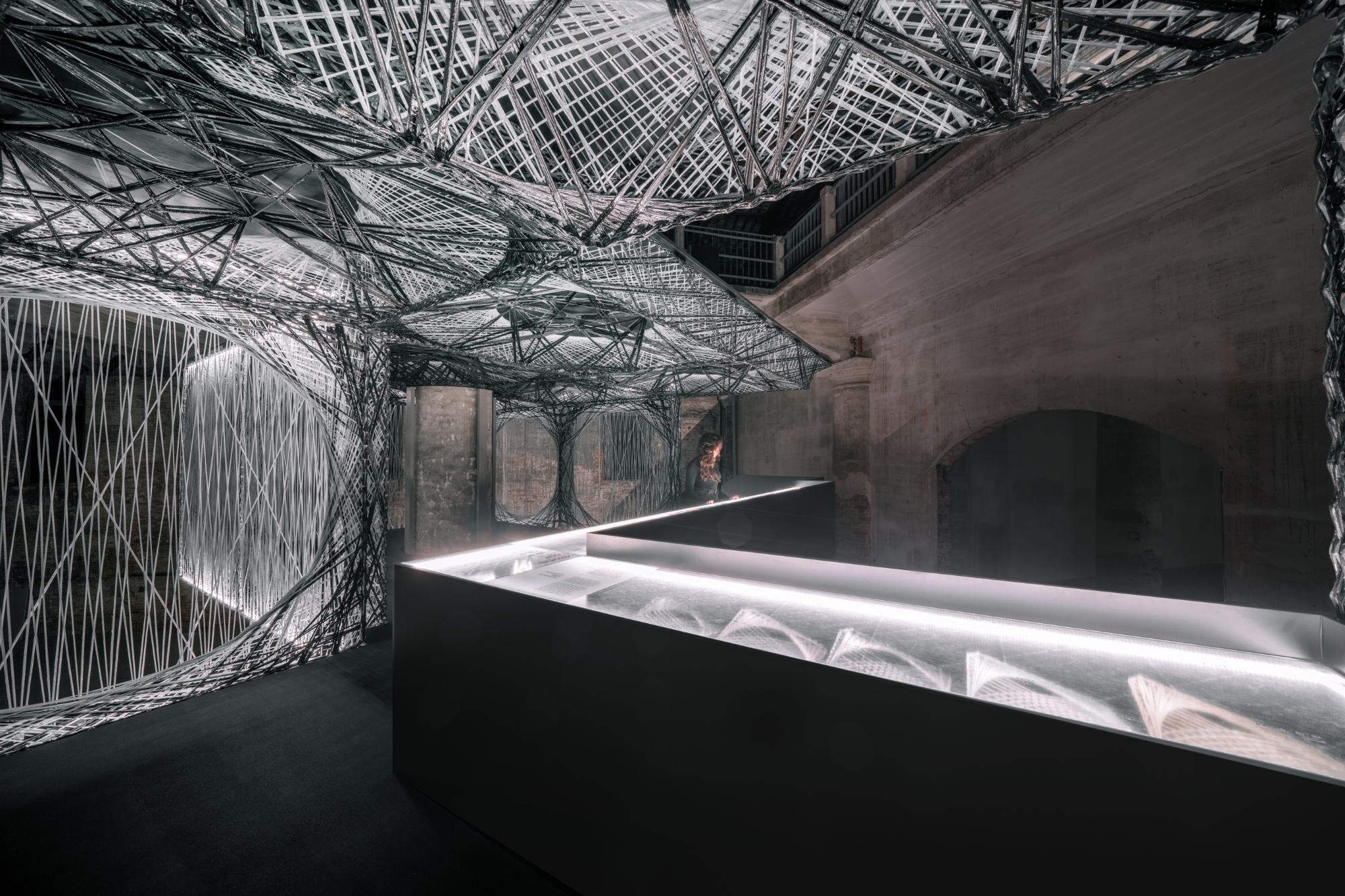

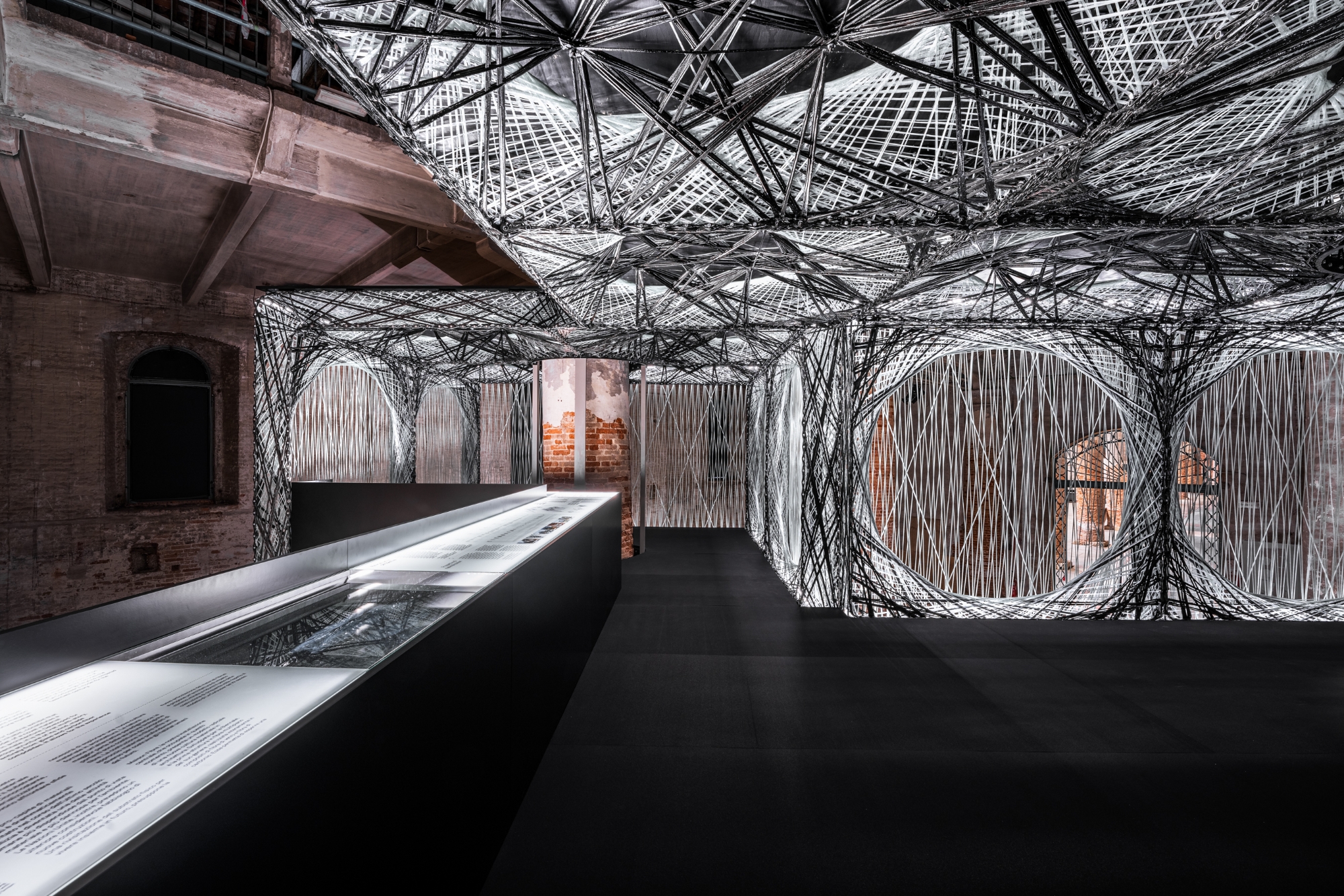

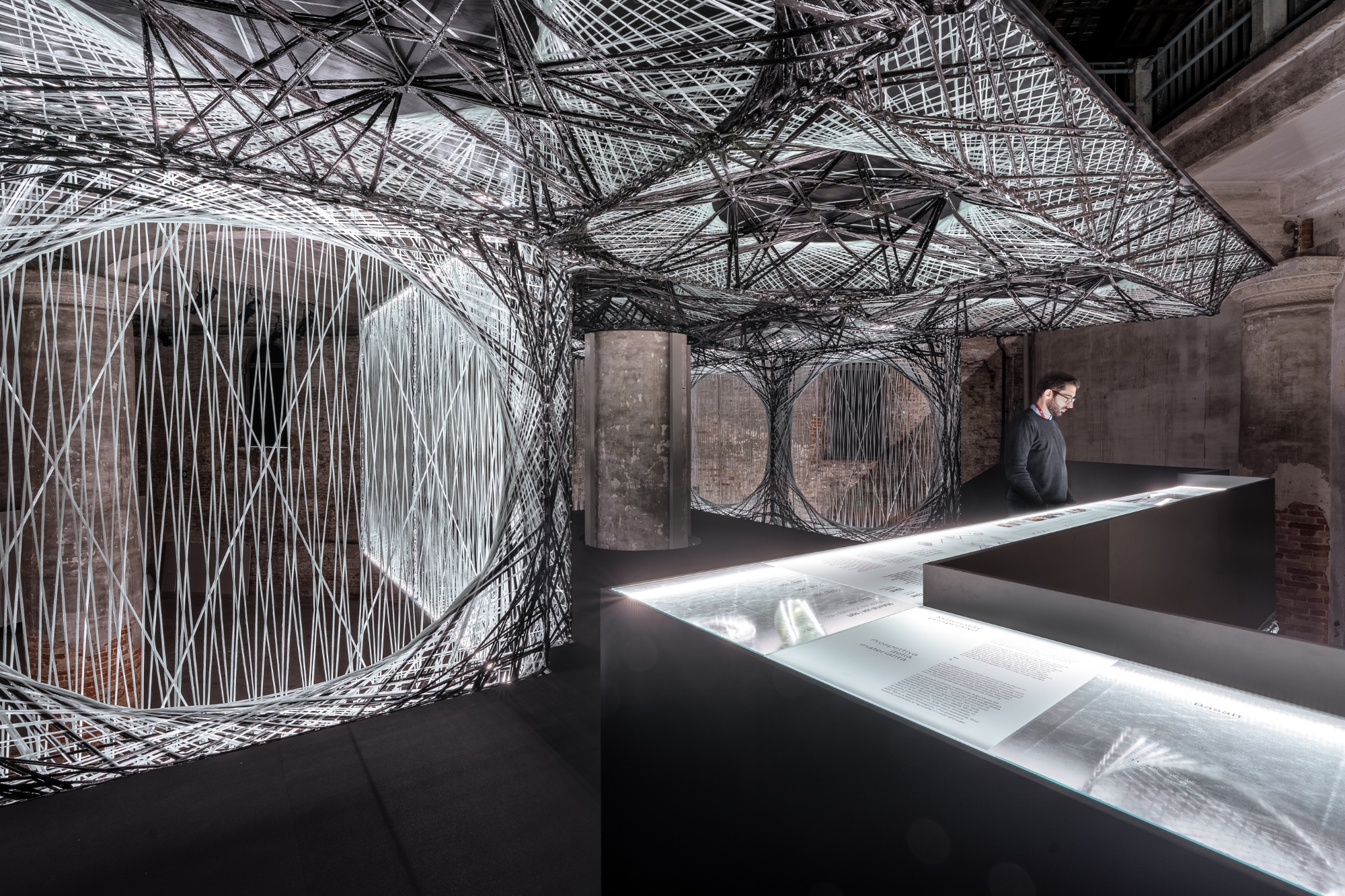

Die in diesem Projekt untersuchte Faserverbundbauweise für mehrgeschossiges Bauen ist materialübergreifend einsetzbar. Maison Fibre nutzt noch die derzeit maßgeblich verfügbaren Faser- und Harzsysteme, aber es zeichnet sich bereits jetzt eine erhebliche Erweiterung des Materialspektrums in naher Zukunft ab. Dieses reicht von mineralischen Fasersystemen, die extremen Temperaturbeanspruchungen standhalten können, bis hin zu natürlichen Fasersystemen, die innerhalb eines Jahreszyklus nachwachsen. Diese sich von unserer etablierten Vorstellung des Bauens signifikant unterscheidenden Ansätze zur Materialisierung und Materialität von Architektur wird den Besucherinnen und Besuchern in den Ausstellungsteilen „Materialisation Perspective“ und „Materiality Perspective“ erläutert, die im Obergeschoss der Maison Fibre untergebracht sind.

Maison Fibre stellt zugleich eine ausdrucksstarke und authentische Architektur dar, wie auch eine weitgehend entmaterialisierte Struktur, deren rekonfigurierbaren Bauelemente aus nur wenigen Kilogramm Baumaterial hergestellt sind. Im Vergleich zu Le Corbusier`s Maison Dom-Ino ist das Gewicht von Maison Fibre um das Fünfzigfache reduziert und zeigt somit sowohl eine neue Materialkultur in der Architektur, als auch neue Antworten für die damit verbundenen ökologischen (Material und Energie), ökonomischen (Wertschöpfungsketten und Wissensproduktion), technischen (digitale Technologien und Robotik) und soziokulturellen Fragen auf.

Projektpartner:

IntCDC / ICD Universität Stuttgart, Institut für Computerbasiertes Entwerfen und Baufertigung

Prof. Achim Menges
Niccolo Dambrosio, Katja Rinderspacher, Christoph Zechmeister
Rebeca Duque Estrada, Fabian Kannenberg, Christoph Schlopschnat



IntCDC / ITKE Universität Stuttgart, Institut für Tragkonstruktionen und Konstruktives Entwerfen

Prof. Dr. Jan Knippers
Nikolas Früh, Marta Gil Pérez, Dr. Riccardo La Magna



Mit Unterstützung von:
Werkstatt: Aleksa Arsic, Sergej Klassen, Kai Stiefenhofer
Studierende: TzuYing Chen, Vanessa Costalonga Martins, Sacha Cutajar, Christo van der Hoven, Pei-Yi Huang, Madie Rasanani, Parisa Shafiee, Anand Nirbhaybhai Shah, Max Benjamin Zorn



In Zusammenarbeit mit: FibR GmbH, Stuttgart

Moritz Dörstelmann, Ondrej Kyjanek, Philipp Essers, Philipp Gülke
Mit Unterstützung von:
Erik Zanetti, Elpiza Kolo, Prateek Bajpai, Jamiel Abubaker, Konstantinos Doumanis, Julian Fial, Sergio Maggiulli

Projektunterstützung:

Universität Stuttgart
Exzellenzcluster IntCDC, EXC 2120
Ministerium für Wissenschaft, Forschung und Kunst Baden-Württemberg

GETTYLAB, Teijin Carbon Europe GmbH, Elisabetta Cane mit Bipaled s.r.l. – Annalisa Pastore, Trimble Solutions Germany GmbH

Projektdaten:

Bausystem:

Zweigeschossige, robotisch gefertigte, tragende Glas- und Carbonfaserverbundstruktur aus 23km Glasfasern und 20km Carbonfasern

Abmessungen: Länge/Breite/Höhe:
10,00m / 11,78m / 5,76m

Grundfläche:
125 m² gesamt
62,5 m² pro Geschoss

Gewicht der tragenden Faserverbundkonstruktion:
9,9 kg/m² für das begehbare erste Geschoss

Gewicht der tragenden Faserverbundkonstruktion einschließlich der 27mm Bodenplatten aus Holz:
23,7 kg/m² für das begehbare erste Geschoss

Vergleich Gewicht zu einer konventionellen 200mm starken Betonplatte:

Tragende Faserverbundkonstruktion: 50x leichter

Tragende Faserverbundkonstruktion inclusive der Bodenplatten aus Holz: 21x leichter

Material-Volumen-Vergleich:
1,9% Materialvolumen pro Deckenvolumen
